TX24-30R-6ST-H1E

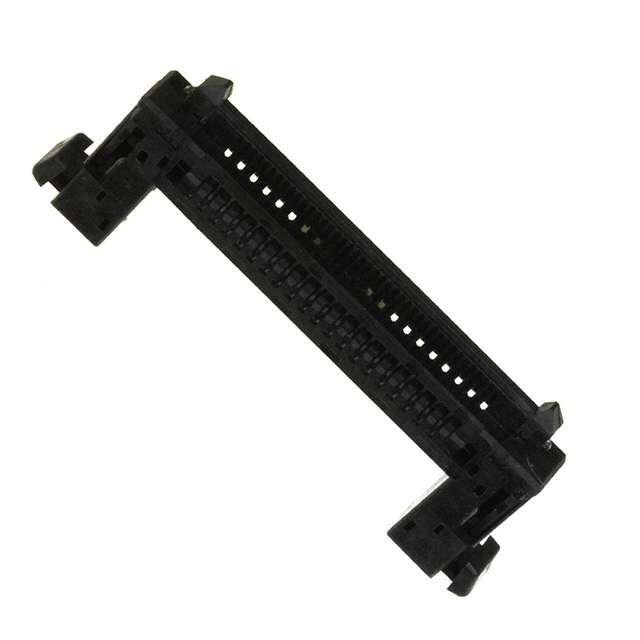

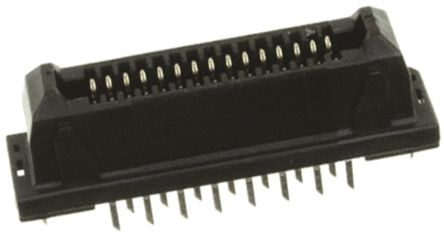

TX24-30R-6ST-H1E图片1
TX24-30R-6ST-H1E图片2
TX24-30R-6ST-H1E图片3
TX24-30R-6ST-H1E图片4
TX24-30R-6ST-H1E图片5
TX24-30R-6ST-H1E图片6
TX24-30R-6ST-H1E概述

1.27mm 节距 JAE TX24/TX25 系列连接器1.27mm 节距 JAE TX24/TX25 系列连接器,长电气啮合长度使其具有高可靠性和稳定连接。 无引脚型触点,带有连接器,耐接合和插拔绞线力,极好的“点击”设计确保了真正的连接。 带极化键的稳定外壳适用于机架和面板连接器应用。

直向插座


立创商城:
TX24-30R-6ST-H1E


得捷:
CONN RCPT 30POS VERT GOLD


欧时:
JAE 2行 30路 直向 1.27mm节距 通孔 印刷电路板插座 TX24-30R-6ST-H1E, 焊接端接, 板对板


贸泽:
板对板与夹层连接器 30P recept Straight


Chip1Stop:
Conn Board to Board RCP 30 POS 2.54mm Solder ST Thru-Hole


儒卓力:
**30P RECEPTACLE 1,27MM 180° **


TX24-30R-6ST-H1E中文资料参数规格
技术参数

触点数 30

触点电镀 Gold

额定电流 1 A

绝缘电阻 100 MΩ

排数 2

易燃性等级 UL 94 V-0

针脚数 30

封装参数

安装方式 Through Hole

封装 -

引脚间距 1.27 mm

外形尺寸

长度 31.7 mm

宽度 8 mm

高度 10.3 mm

封装 -

引脚间距 1.27 mm

物理参数

外壳颜色 Black

触点材质 Copper Alloy

外壳材质 Plastic

其他

产品生命周期 Active

包装方式 Tray

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

海关信息

香港进出口证 NLR

数据手册

TX24-30R-6ST-H1E引脚图与封装图

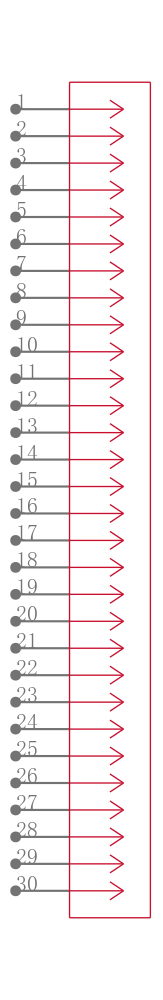

TX24-30R-6ST-H1E引脚图

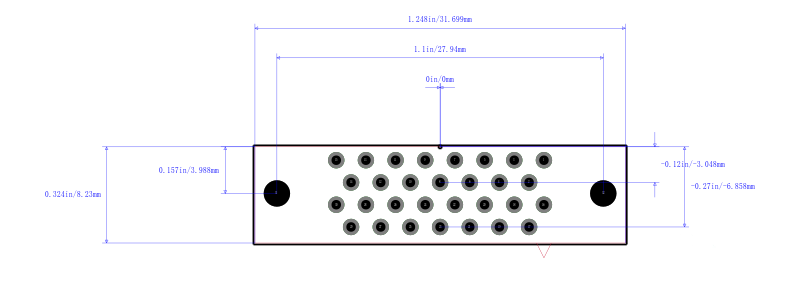

TX24-30R-6ST-H1E封装图

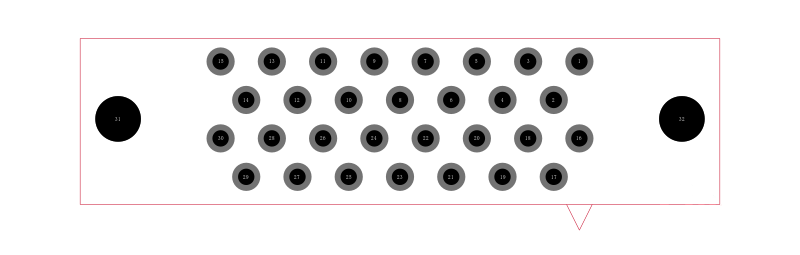

TX24-30R-6ST-H1E封装焊盘图
在线购买TX24-30R-6ST-H1E
型号: TX24-30R-6ST-H1E
描述:1.27mm 节距 JAE TX24/TX25 系列连接器 1.27mm 节距 JAE TX24/TX25 系列连接器,长电气啮合长度使其具有高可靠性和稳定连接。 无引脚型触点,带有连接器,耐接合和插拔绞线力,极好的“点击”设计确保了真正的连接。 带极化键的稳定外壳适用于机架和面板连接器应用。
