TX24-100R-6ST-E1E参数规格_中文资料_数据手册PDF

TX24-100R-6ST-E1E概述

Conn Card Edge RCP 100POS 2.54mm Solder ST Thru-Hole

100 Position Connector Receptacle, Outer Shroud Contacts Gold

得捷:
CONN RCPT 100POS VERT GOLD

贸泽:
Board to Board & Mezzanine Connectors 100P recept Straight

Allied Electronics:
TX24/TX25 series, 100 pos., 2 rows, receptacle, soldering through-hole, st

TX24-100R-6ST-E1E中文资料参数规格

技术参数

触点数 100

触点电镀 Gold

额定电流 1 A

绝缘电阻 100 MΩ

排数 2

易燃性等级 UL 94 V-0

针脚数 100

额定电压 500 V

封装参数

安装方式 Through Hole

引脚间距 1.27 mm

外形尺寸

长度 76.1 mm

宽度 8.00 mm

高度 10.3 mm

引脚间距 1.27 mm

物理参数

外壳颜色 Black

触点材质 Copper Alloy

外壳材质 Plastic

其他

产品生命周期 Obsolete

包装方式 Tray

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

数据手册

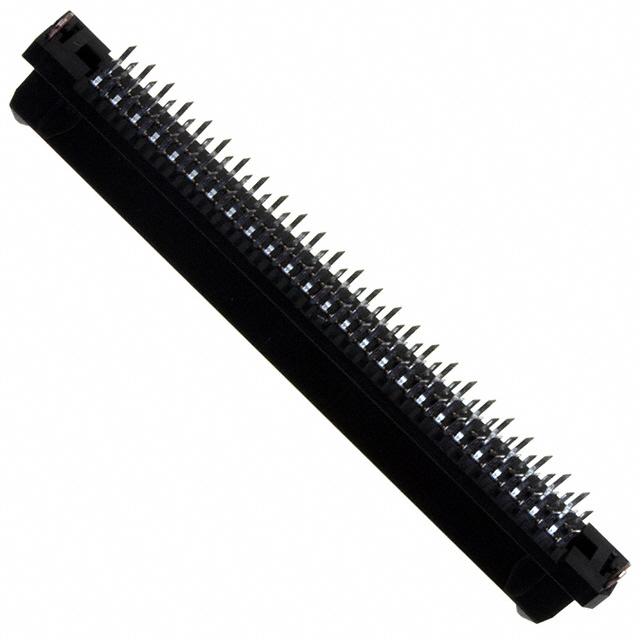

TX24-100R-6ST-E1E引脚图与封装图

在线购买TX24-100R-6ST-E1E

型号： TX24-100R-6ST-E1E

描述：Conn Card Edge RCP 100POS 2.54mm Solder ST Thru-Hole
