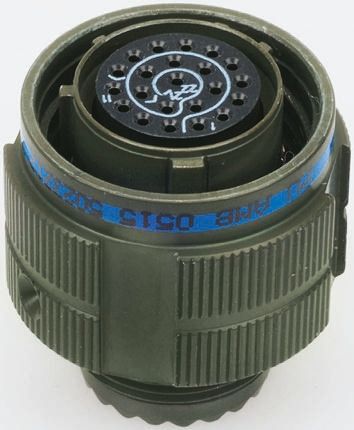

TV06RW-09-35PNW52

Amphenol Tri-Start 金属电缆安装插头提供各种不同的外壳尺寸，具有 3 至 37 个触点，专为与相应的 Tri-Start 一起使用设计。 这些电缆安装插头具有螺钉耦合，提供耐用的多用途连接。### 注电缆安装插头带引脚触点，仅与装有插座触点的插座配用。 电缆安装插头带插座触点，仅与装有引脚触点的插座配用。### 认可BS9522 F0039; BS9520 G0003; JN1034### 标准MIL C 38999 系列 3 ### Amphenol D38999（螺纹 Olive Drab）高质量螺纹锁定连接器，设计超出 MIL-DTL-38999、BS 9520 G0003 和 JN1034 标准的要求。 连接器外壳由铝合金棒制成，以确保高耐受力。 镀钴锌提供一个可靠耐用的面层，满足不含镉的产品的 EC 指示要求，适合用在要求坚固优质连接器的情况下。 提供带“N”或“A”方位匙控插件的压接、后释放端接连接器。 要确定这些连接器的匙控方位，请参阅下面所列制造商部件号中“W52”前面的文字。 压接触点随连接器外壳供货。 有关合适的旋转耦合底壳和弹簧夹，相关示例请参阅库存号为 510-8367 的产品系列 **电气** | **尺寸 22D 触点：** | **尺寸 20 触点：** ---|---|--- 工作电压 | 500V 直流或交流峰值 | 850V 直流或交流峰值 电压保护 | 1300V 直流或交流峰值 | 1800V 直流或交流峰值 额定电流 | 5A | 7.5A 触点电阻 | 最大 5mΩ | 最大 5mΩ 绝缘电阻 | 最小 5000MΩ | 最小 5000MΩ **机械** |   |   外壳材料 | 铝合金 | 铝合金 触点材料 | 镀金铜合金 | 镀金铜合金 导线尺寸 | 0.14mm2 \- 0.34mm2 | 0.25mm2 \- 0.5mm2 温度范围 | -55°C → 175°C | -55°C → 175°C 工具指南 --- 触点尺寸/类型 | 压接工具 | 转塔头或定位器 20 号引脚和插座 | 314-7584 | 314-7590 22D 引脚 | 314-7607 | 515-1096 22D 插座 | 314-7607 | 515-1103

电缆安装插头

Tri-Start 金属电缆安装插头提供各种不同的外壳尺寸，具有 3 至 37 个触点，专为与相应的 Tri-Start 一起使用设计。 这些电缆安装插头具有螺钉耦合，提供耐用的多用途连接。

### 注

电缆安装插头带引脚触点，仅与装有插座触点的插座配用。

电缆安装插头带插座触点，仅与装有引脚触点的插座配用。

### 认可

BS9522 F0039; BS9520 G0003; JN1034

### 标准

MIL C 38999 系列 3

### Amphenol D38999（螺纹 Olive Drab）

高质量螺纹锁定，设计超出 MIL-DTL-38999、BS 9520 G0003 和 JN1034 标准的要求。 连接器外壳由铝合金棒制成，以确保高耐受力。 镀钴锌提供一个可靠耐用的面层，满足不含镉的产品的 EC 指示要求，适合用在要求坚固优质连接器的情况下。 提供带“N”或“A”方位匙控插件的压接、后释放端接连接器。 要确定这些连接器的匙控方位，请参阅下面所列制造商部件号中“W52”前面的文字。 压接触点随连接器外壳供货。 有关合适的旋转耦合底壳和弹簧夹，相关示例请参阅库存号为 510-8367 的产品系列
