TC429MJA参数规格_中文资料_数据手册PDF

TC429MJA概述

6A单一的高速， CMOS功率MOSFET驱动器 6A Single High-Speed, CMOS Power MOSFET Driver

Low-Side Gate Driver IC Inverting 8-CERDIP

得捷:
IC GATE DRVR LOW-SIDE 8CERDIP

艾睿:
Driver 6A 1-OUT Lo Side Inv 8-Pin CDIP

Win Source:
6A SINGLE HIGH-SPEED, CMOS POWER MOSFET DRIVER | IC MOSFET DRIVER 6A HS 8CDIP

TC429MJA中文资料参数规格

技术参数

电源电压DC 18.0V max

上升/下降时间 23ns, 25ns

输出接口数 1

供电电流 12.0 mA

耗散功率 800 mW

下降时间Max 35 ns

上升时间Max 35 ns

工作温度Max 125 ℃

工作温度Min -55 ℃

耗散功率Max 800 mW

电源电压 7V ~ 18V

封装参数

安装方式 Through Hole

引脚数 8

封装 CDIP-8

外形尺寸

封装 CDIP-8

物理参数

工作温度 -55℃ ~ 150℃ TJ

其他

产品生命周期 Unknown

包装方式 Tube

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

数据手册

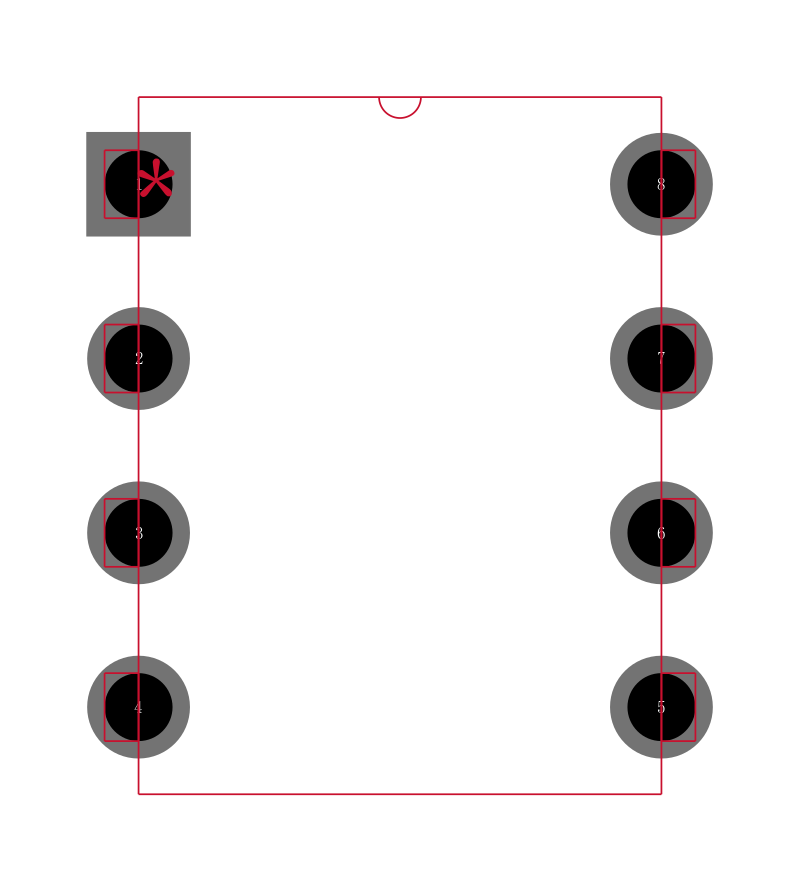

TC429MJA引脚图与封装图

在线购买TC429MJA

型号： TC429MJA

描述：6A单一的高速， CMOS功率MOSFET驱动器 6A Single High-Speed, CMOS Power MOSFET Driver

替代型号TC429MJA
