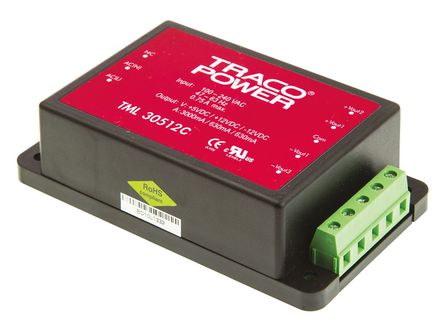

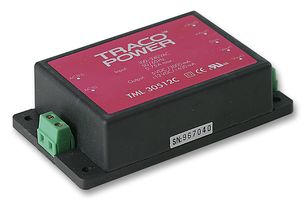

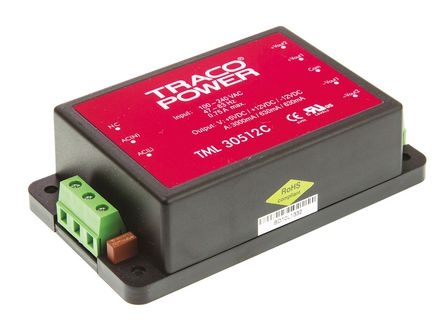

TML 30512C

TRACOPOWER  TML 30512C  交流/直流封闭式电源, 模块式, 固定, 5V, 630mA, 12V, 630mA, -12V, 630mA

Traco 10W 至 30W，印刷电路板/底盘安装，封装，开关模式交流-直流电源 - TML 系列

不推荐将产品用于新设计，请参阅页面底部的备用选项

安全 I 类（II 类，仅 TML30 型号）

完全封装电源模块

印刷电路板安装型号带焊接引脚，机架安装型号带螺钉接线端子选件

大范围通用输入

EMI 达 EN 55022 B 级，FCC B 级

短路和过载保护

低纹波和噪声

连接数据

---

引脚连接 TML 10xxx 系列 |   |

引脚 | 单输出 | 双输出

1 | FG | FG

2 | 交流输入 N | 交流输入 N

3 | 交流输入 L | 交流输入 L

4 | -V 输出 | -V 输出

5 | NC | 共同

6 | +V 输出 | +V 输出

连接数据

---

引脚连接 TML 15xxx 系列 |   |   |

引脚 | 单输出 | 双输出 | 三路输出

1 | FG | FG | FG

2 | 交流输入 N | 交流输入 N | 交流输入 N

3 | 交流输入 L | 交流输入 L | 交流输入 L

4 | 无引脚 | 无引脚 | -V 输出 3

5 | -V 输出 | -V 输出 | 共用 2//3

6 | 无引脚 | 共同 | +V 输出 2

7 | +V 输出 | +V 输出 | -V 输出 1

8 | 无引脚 | 无引脚 | +V 输出 1

连接数据

---

引脚连接 TML 30xxx 系列 |   |   |

引脚 | 单输出 | 双输出 | 三路输出

1 | 交流输入 N | 交流输入 N | 交流输入 N

2 | 交流输入 L | 交流输入 L | 交流输入 L

3 | +V 输出 | +V 输出 | +V 输出 2

4 | 无引脚 | 无引脚 | +V 输出 1

5 | -V 输出 | 共同 | 共用 2//3

6 | 无引脚 | 无引脚 | -V 输出 1

7 | NC | -V 输出 | -V 输出 3

### 注

机架安装型号分 15W 和 30W 两种，制造商部件号带有后缀“C”。

温度超过 50°C 时功率每 °C 下降 3.75%。

库存号 418-2134、418-2140、434-2774 和 434-2780 特有 5V 直流浮动输出。

### 认可

经过加拿大和美国 UL 认证的元件

### 标准

IEC/EN60950, UL1950
