TL431BCPWG4参数规格_中文资料_数据手册PDF

TL431BCPWG4概述

精密可编程参考 PRECISION PROGRAMMABLE REFERENCE

分流器电压基准 IC 36 V ±0.5% 8-TSSOP

得捷:
IC VREF SHUNT ADJ 0.5% 8TSSOP

艾睿:
V-Ref Adjustable 2.495V to 36V 100mA Automotive 8-Pin TSSOP Tube

TL431BCPWG4中文资料参数规格

技术参数

容差 ±0.5 %

输入电压DC 2.50V ~ 36.0V

输出电压 2.495V ~ 36V

输出电流 100 mA

输入电压Max 37 V

输出电压Max 36 V

输出电压Min 2.495 V

输出电流Max 100 mA

工作温度Max 70 ℃

工作温度Min 0 ℃

封装参数

安装方式 Surface Mount

引脚数 8

封装 TSSOP-8

外形尺寸

封装 TSSOP-8

物理参数

工作温度 0℃ ~ 70℃ TA

温度系数 ±34.0 ppm/℃

其他

产品生命周期 Active

包装方式 Tube

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

数据手册

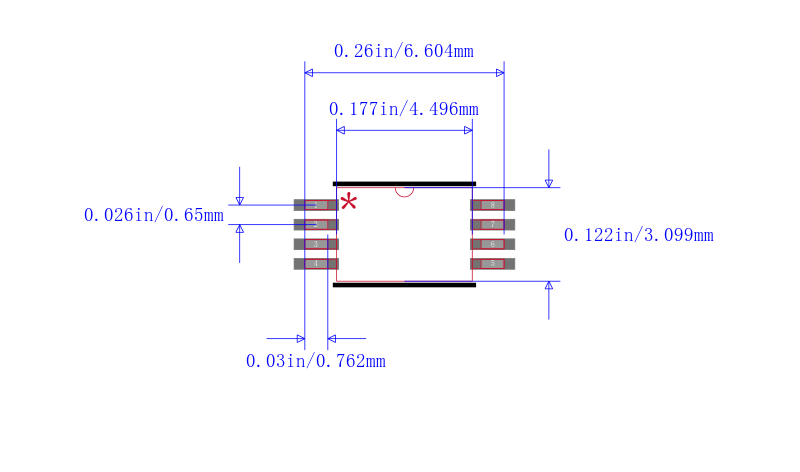

TL431BCPWG4引脚图与封装图

在线购买TL431BCPWG4

型号： TL431BCPWG4

描述：精密可编程参考 PRECISION PROGRAMMABLE REFERENCE

替代型号TL431BCPWG4
