TL1431AIZ参数规格_中文资料_数据手册PDF

TL1431AIZ概述

可编程电压参考 Programmable Voltage Reference

Shunt Voltage Reference IC 36V ±0.25% TO-92-3

得捷:
IC VREF SHUNT ADJ 0.25% TO92-3

艾睿:
V-Ref Adjustable 2.5V to 36V 100mA 3-Pin TO-92 Bag

TME:
Voltage reference source; 2.5÷36V; TO92

TL1431AIZ中文资料参数规格

技术参数

容差 ±0.25 %

输出电压 2.5V ~ 36V

输出电流 100 mA

供电电流 2.50 µA

通道数 1

输入电压Max 37 V

输出电压Max 36 V

输出电压Min 2.5 V

输出电流Max 100 ma

工作温度Max 105 ℃

工作温度Min -40 ℃

封装参数

安装方式 Through Hole

引脚数 3

封装 TO-226-2

外形尺寸

封装 TO-226-2

物理参数

工作温度 -40℃ ~ 105℃ TA

温度系数 ±100 ppm/℃

其他

产品生命周期 Active

包装方式 Bag

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

数据手册

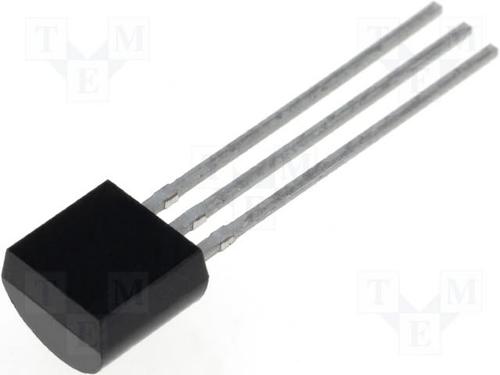

TL1431AIZ引脚图与封装图

在线购买TL1431AIZ

型号： TL1431AIZ

描述：可编程电压参考 Programmable Voltage Reference

替代型号TL1431AIZ

型号/品牌	代替类型	替代型号对比
TL1431AIZ ST Microelectronics 意法半导体	当前型号	当前型号
TL1431AIDT 意法半导体	完全替代	TL1431AIZ和TL1431AIDT的区别
TL1431AIZT 意法半导体	完全替代	TL1431AIZ和TL1431AIZT的区别
TL1431AIZ-AP 意法半导体	完全替代	TL1431AIZ和TL1431AIZ-AP的区别
