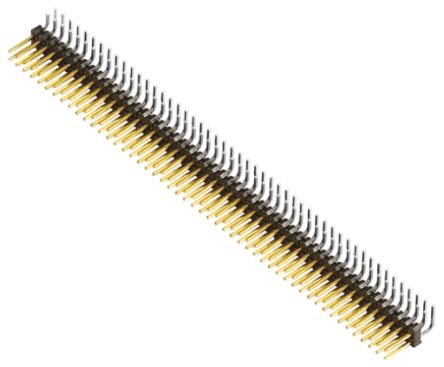

TSW-150-08-L-D-RA

SAMTEC  TSW-150-08-L-D-RA  板至板连接, 直角, TSW系列, 100 触点, 针座, 2.54 mm, 通孔安装, 2 排

通孔 2.54mm 方柱管座接线端子束夹 - TSW 系列

TSW 系列印刷电路板通孔板对板方柱管座接线端子束夹，具有 2.54mm 节距、黑色玻璃填充聚酯绝缘体和磷青铜接线端子，带镀金触点。 这些印刷电路板板到板通孔方柱管座接线端子束夹提供各种配置，包括单排和双排、直向和直角，并可选择镀层和支柱长度。 这些 TSW 系列印刷电路板通孔管座接线端子的工作温度范围为 -55° 至 125°C。

带有 TSW-xxx-xx-x-S 部件号的 TSW 印刷电路板管座为单排。

带有 TSW-xxx-xx-x-D 部件号的 TSW 印刷电路板管座为双排。

带有 TSW-xxx-xx-L-x 部件号的 TSW 印刷电路板管座的支柱为 0.25μm 镀金，尾线上为无光泽镀锡。

带有 TSW-xxx-xx-G-x 部件号的 TSW 印刷电路板管座的支柱为 0.25μm 镀金，其余镀薄金。

带有 TSW-xxx-07-x-x 部件号的 TSW 印刷电路板管座的接线端子高度为 5.84mm，尾线长度为 2.54mm。

带有 TSW-xxx-08-x-x 部件号的 TSW 印刷电路板管座的接线端子高度为 5.84mm，尾线长度为 5.08mm。

带有 TSW-xxx-14-x-x 部件号的 TSW 印刷电路板管座的接线端子高度为 8.13mm，尾线长度为 2.79mm。

带有 TSW-xxx-17-x-x 部件号的 TSW 印刷电路板管座的接线端子高度为 15.74mm，尾线长度为 2.79mm。

带有 TSW-xxx-23-x-x 部件号的 TSW 印刷电路板管座的接线端子高度为 5.84mm，尾线长度为 2.92mm。

带有 TSW-xxx-26-x-x 部件号的 TSW 印刷电路板管座的接线端子高度为 5.84mm，尾线长度为 3.20mm。

### 注

这些 TSW 系列印刷电路板通孔板对板方柱管座接线端子可与以下各项配接：

BCS 标准盒插座 - 请参见库存号 766-6486（典型）

CES 薄型插座条 - 请参见库存号 766-6600（典型）

SLW 薄型插座条 - 请参见库存号 767-9408（典型）

SSM 表面安装插座条 - 请参见库存号 765-5357（典型）

SSQ 插座条 - 请参见库存号 765-5468（典型）

SSW 插座条 - 请参见库存号 765-5593（典型）
