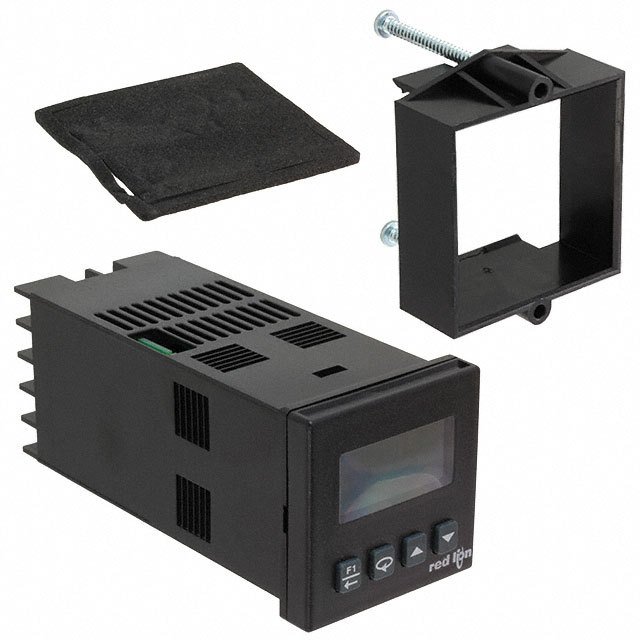

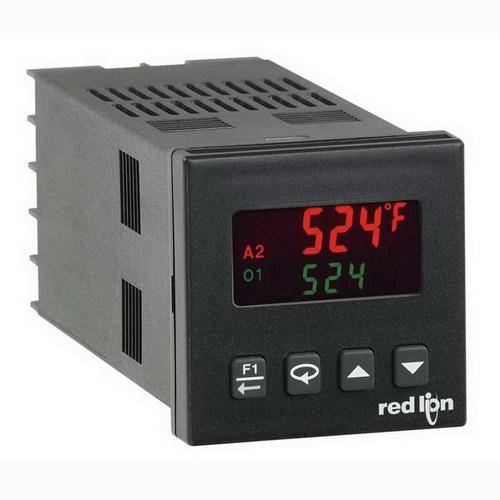

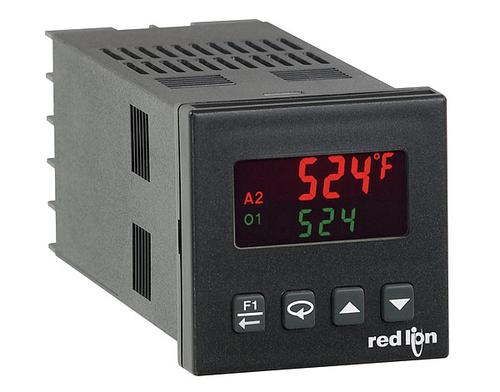

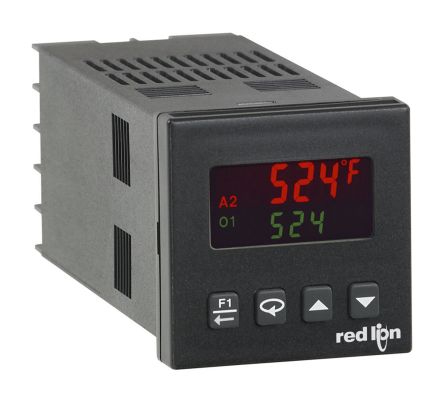

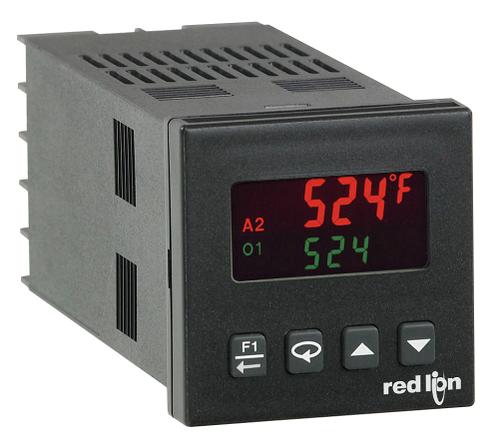

T1610000

RED LION  T1610000  温度控制器, PID, 1继电器输出

T16 / P16 — 温度和过程控制器，48 x 48 mm

48 x 48 mm 基本 PID 控制器

提供 2 种类型：

\- 温度控制器 T16

\- 过程控制器 P16

使用 4 个按钮进行简单操作

2 排，4 位 LCD 显示

过程参数自优化

继电器或模拟输出

带或不带警报输出

信号输入 |

---|---

\- T16 型： | 热电偶类型 J、K、N、S、T、E、R、B

  | PT100、-5 → 56 mV 或 0 → 320 Ω

\- P16 型： | 0 / 4 → 20 mA 和 0 → 10 V

采样时间： | 100 ms

分辨率： | 1 或 0.1 °C

精确度： | 0.3% 范围 ±1 °C

控制输出 |

\- 继电器输出： | 常开，250 V 交流/ 3 A

\- 模拟输出： | 0 → 20 mA 或 0 → 10 V，自由调节

警报输出： | 2 常开（共同接地）250 V 交流/ 3 A

  | 还可作为第 2 个控制输出（冷却）编程

数据安全： | EEPROM，最小 10 年

电源 |

\- 直流型号： | 18 → 36 V 直流 4 W / 24 V 交流 7 VA

\- 交流型号： | 85 → 250 V 交流 8 VA

电气连接： | 螺钉接线端子

安装： | 面板安装

外壳材料： | 塑料盒

保护等级： | IP65（前部）

尺寸（高 x 宽 x 厚） | 50 x 50 x 115 mm

面板切口： | 45 x 45 mm

重量： | 大约 179 g

环境温度： | 0 °C → +50 °C

库存号： | 控制器类型： | 电压

电源： | 控制

put: | 报警输出-

put:

---|---|---|---|---

614-3917 | 温度 | 18 至 36 V 直流/24 V 交流 | 继电器 | -

614-4033 | 温度 | 85 至 250 V 交流 | 继电器 | -

614-3939 | 温度 | 18 → 36 V 直流/ 24 V 交流 | 继电器 | 是

614-3923 | 温度 | 85 → 250 V 交流 | 继电器 | 是

614-3951 | 温度 | 18 → 36 V 直流/ 24 V 交流 | 模拟 | 是

614-3945 | 温度 | 85 → 250 V 交流 | 模拟 | 是

614-3989 | 过程控制器 | 18 → 36 V 直流/ 24 V 交流 | 继电器 | -

614-3973 | 过程控制器 | 85 → 250 V 交流 | 继电器 | -

614-4005 | 过程控制器 | 18 → 36 V 直流/ 24 V 交流 | 继电器 | 是

614-3995 | 过程控制器 | 85 → 250 V 交流 | 继电器 | 是

614-4027 | 过程控制器 | 18 → 36 V 直流/ 24 V 交流 | 模拟 | 是

614-4011 | 过程控制器 | 85 → 250 V 交流 | 模拟 | 是

### 认可

  CE
