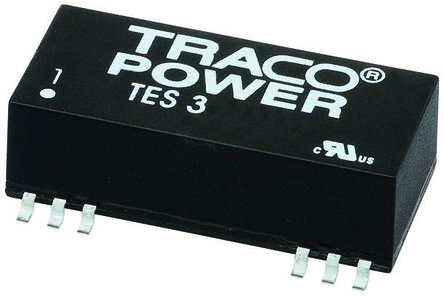

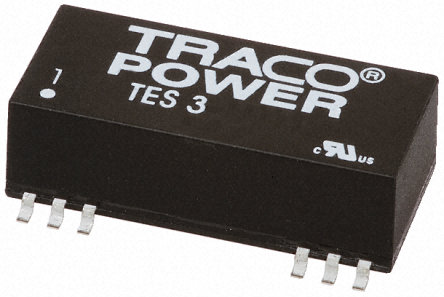

TES 3-2412

TRACOPOWER  TES 3-2412  直流/直流转换器 隔离式板载, 2:1输入, 表面安装DIP, 固定, 表面安装设备, 3 W, 12 V, 250 mA

Traco 3W SMD 单/双输出调节隔离直流到直流转换器 - TES 3 系列

不推荐将产品用于新设计，请参阅页面底部的备用选项

薄型 SMD 封装

1.5kV 输入/输出隔离

2:1 宽输入

调节输出

高准确度引脚共面

欠压锁定

短路保护

采用 UL94V-0 封装材料

达到 IPC/JEDEC J-STD-020C 有关无铅回流焊接工序的要求，最高温度 245°C（最高可持续 10 秒）

### 注

超出引用的工作温度范围将不会降低特性。

平均故障间隔时间符合 MIL-HDBK-217E 标准 25°C。

### 认可

CSA 文件号 226037

### 标准

EN 60950-1，UL 60950-1，IEC 60950-1

欧时:
### Traco 3W SMD 单/双输出调节隔离直流到直流转换器 - TES 3 系列不推荐将产品用于新设计，请参阅页面底部的备用选项 薄型 SMD 封装 1.5kV 输入/输出隔离 2:1 宽输入 调节输出 高准确度引脚共面 欠压锁定 短路保护 采用 UL94V-0 封装材料 达到 IPC/JEDEC J-STD-020C 有关无铅回流焊接工序的要求，最高温度 245°C（最高可持续 10 秒） 连接数据 --- 引脚 | 单输出 | 双输出 1 | -Vin GND | -Vin GND 2 | -Vin GND | -Vin GND 3 | NC | NC 10 | NC | 共同 11 | NC | NC 12 | NC | \- V 输出 13 | +V 输出 | +V 输出 14 | NC | NC 15 | \- V 输出 | 共同 22 | NC | NC 23 | +Vin Vcc | +Vin Vcc 24 | +Vin Vcc | +Vin Vcc ### 注超出引用的工作温度范围将不会降低特性。 平均故障间隔时间符合 MIL-HDBK-217E 标准 25°C。### 认可CSA 文件号 226037### 标准EN 60950-1，UL 60950-1，IEC 60950-1![http://china.rs-online.com/largeimages/L0438076-01.gif]http://china.rs-online.com/largeimages/L0438076-01.gif ### Traco - SMD 1W 至 6W

得捷:
DC DC CONVERTER 12V 3W

贸泽:
Isolated DC/DC Converters

e络盟:
直流/直流转换器 隔离式板载, ITE, 1输出, 3 W, 12 V, 250 mA

Allied Electronics:
DC/DC, 18-36Vin, 12Vout 0.25A, 3W, 1.5kV, SMT

Chip1Stop:
Module DC-DC 24VIN 1-OUT 12V 0.25A 3W 12-Pin SMD Tube
