TML 15512概述

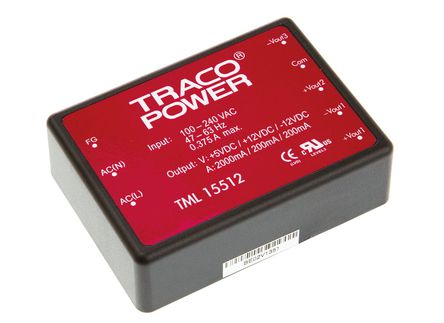

TRACOPOWER  TML 15512  交流/直流电路板安装电源, 模块式, 固定, 5V, 200mA, 12V, 200mA, -12V, 200mA

Traco 10W 至 30W,印刷电路板/底盘安装,封装,开关模式交流-直流电源 - TML 系列

不推荐将产品用于新设计,请参阅页面底部的备用选项

安全 I 类(II 类,仅 TML30 型号)

完全封装电源模块

印刷电路板安装型号带焊接引脚,机架安装型号带螺钉接线端子选件

大范围通用输入

EMI 达 EN 55022 B 级,FCC B 级

短路和过载保护

低纹波和噪声

连接数据

---

引脚连接 TML 10xxx 系列 |   |

引脚 | 单输出 | 双输出

1 | FG | FG

2 | 交流输入 N | 交流输入 N

3 | 交流输入 L | 交流输入 L

4 | -V 输出 | -V 输出

5 | NC | 共同

6 | +V 输出 | +V 输出

连接数据

---

引脚连接 TML 15xxx 系列 |   |   |

引脚 | 单输出 | 双输出 | 三路输出

1 | FG | FG | FG

2 | 交流输入 N | 交流输入 N | 交流输入 N

3 | 交流输入 L | 交流输入 L | 交流输入 L

4 | 无引脚 | 无引脚 | -V 输出 3

5 | -V 输出 | -V 输出 | 共用 2//3

6 | 无引脚 | 共同 | +V 输出 2

7 | +V 输出 | +V 输出 | -V 输出 1

8 | 无引脚 | 无引脚 | +V 输出 1

连接数据

---

引脚连接 TML 30xxx 系列 |   |   |

引脚 | 单输出 | 双输出 | 三路输出

1 | 交流输入 N | 交流输入 N | 交流输入 N

2 | 交流输入 L | 交流输入 L | 交流输入 L

3 | +V 输出 | +V 输出 | +V 输出 2

4 | 无引脚 | 无引脚 | +V 输出 1

5 | -V 输出 | 共同 | 共用 2//3

6 | 无引脚 | 无引脚 | -V 输出 1

7 | NC | -V 输出 | -V 输出 3

### 注

机架安装型号分 15W 和 30W 两种,制造商部件号带有后缀“C”。

温度超过 50°C 时功率每 °C 下降 3.75%。

库存号 418-2134、418-2140、434-2774 和 434-2780 特有 5V 直流浮动输出。

### 认可

经过加拿大和美国 UL 认证的元件

### 标准

IEC/EN60950, UL1950

TML 15512中文资料参数规格
技术参数

电源电压DC 264 V

额定功率 15 W

输出接口数 3

输出电压 5 V

输出电流 2A, 200mA

输出功率 15 W

隔离电压 3000 VAC

输入电压Max 264 VAC

输入电压Min 85 VAC

输入电压AC Max 264 v

输入电压AC Min 85 v

输出功率Max 15 W

工作温度Max 71 ℃

工作温度Min -25 ℃

输入电压 85VAC ~ 264VAC, 85VDC ~ 370VDC

封装参数

安装方式 PCB

封装 密封

外形尺寸

长度 74 mm

宽度 54 mm

高度 20.5 mm

封装 密封

物理参数

重量 120 g

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

REACH SVHC版本 2015/12/17

数据手册

在线购买TML 15512
型号: TML 15512
制造商: Traco Electronic
描述:TRACOPOWER  TML 15512  交流/直流电路板安装电源, 模块式, 固定, 5V, 200mA, 12V, 200mA, -12V, 200mA
