TCLT 系列，Vishay Semiconductor### 光耦合器，Vishay Semiconductor

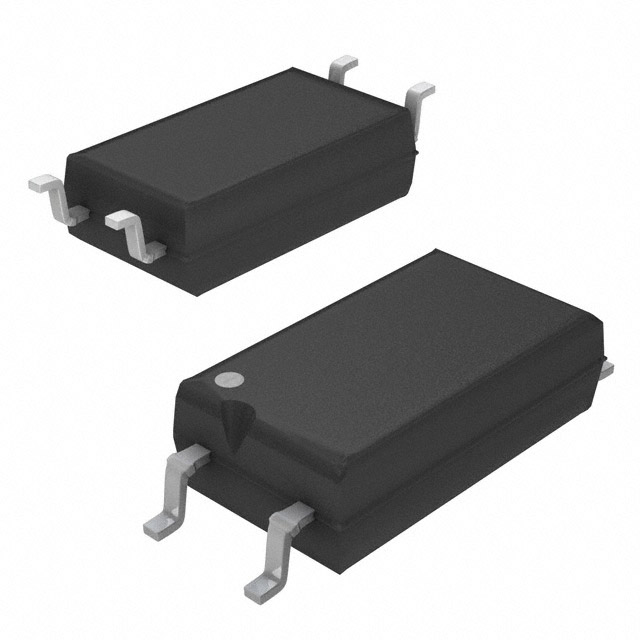

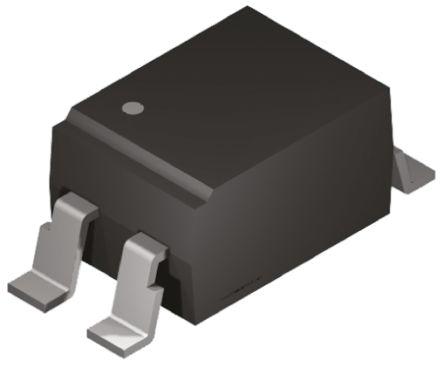

The is a 1-channel 4-pin Phototransistor Output Optocoupler consists of a phototransistor optically coupled to a gallium arsenide infrared-emitting diode. It is suitable for switch-mode power supplies and microprocessor system interface.
- .
- Extra low coupling capacitance
- .
- DC input with transistor output
- .
- >8mm Creepage distance
- .
- 6V Reverse voltage
- .
- 60mA Forward current
- .
- -55 to +100°C Operating ambient temperature range
- .
- 1050V VIORM
额定电压DC 70.0 V
上升/下降时间 3µs, 4.7µs
输出电压 70.0 V, 70.0 V max
通道数 1
针脚数 4
正向电压 1.25 V
输入电流 60.0 mA
耗散功率 250 mW
上升时间 3 µs
隔离电压 5 kV
正向电流 60 mA
输出电压Max 70 V
输入电流Min 60 mA
正向电压Max 1.6 V
正向电流Max 60 mA
下降时间 4.7 µs
工作温度Max 100 ℃
工作温度Min -55 ℃
耗散功率Max 250 mW
安装方式 Surface Mount
引脚数 4
封装 SOP-4
高度 2 mm
封装 SOP-4
工作温度 -55℃ ~ 100℃
产品生命周期 Active
包装方式 Cut Tape CT
制造应用 Industrial, Power Management, Computers & Computer Peripherals
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
ECCN代码 EAR99
| 型号/品牌 | 代替类型 | 替代型号对比 |
|---|---|---|
TCLT1006 Vishay Semiconductor 威世 | 当前型号 | 当前型号 |
TCMT1109 威世 | 完全替代 | TCLT1006和TCMT1109的区别 |
TCMT1100 威世 | 类似代替 | TCLT1006和TCMT1100的区别 |
TCMT1107 威世 | 类似代替 | TCLT1006和TCMT1107的区别 |
