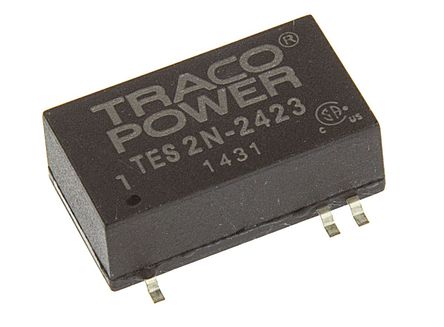

TES 2N-2423

TRACOPOWER  TES 2N-2423  直流/直流转换器, 隔离电路板安装, 薄型, SMD, 2W, 15V, 65mA, -15V, 65mA

Traco 2W SMD 单/双输出调节隔离直流到直流转换器 - TES 2N 系列

薄型 SMD 封装

1500V 直流输入/输出隔离

2:1 宽输入范围

输入滤波器符合 EN55022 A 级标准

无限期的短路保护

连接数据

---

引脚连接 | 单输出 | 双输出

1 | \- Vin GND | \- Vin GND

7 | 没有功能 | 没有功能

8 | 没有功能 | 共同

9 | \+ 输出电压 | \+ 输出电压

10 | \- 输出电压 | \- 输出电压

16 | \+ 输入电压 | \+ 输入电压

### 注

在工作温度下额定值不会降低。

欧时:
### Traco 2W SMD 单/双输出调节隔离直流到直流转换器 - TES 2N 系列薄型 SMD 封装 1500V 直流输入/输出隔离 2:1 宽输入范围 输入滤波器符合 EN55022 A 级标准 无限期的短路保护 连接数据 --- 引脚连接 | 单输出 | 双输出 1 | \- Vin GND | \- Vin GND 7 | 没有功能 | 没有功能 8 | 没有功能 | 共同 9 | \+ 输出电压 | \+ 输出电压 10 | \- 输出电压 | \- 输出电压 16 | \+ 输入电压 | \+ 输入电压 ### 注在工作温度下额定值不会降低。![http://china.rs-online.com/largeimages/L510555-01.gif]http://china.rs-online.com/largeimages/L510555-01.gif ### Traco - SMD 1W 至 6W

e络盟:
直流/直流转换器, 隔离电路板安装, 薄型, SMD, 2W, 15V, 65mA, -15V, 65mA

Allied Electronics:
TRACOPOWER Iso DC-DC Converter, Vin 18to36VDC, Vout +/-15VDC, I/O isolation 1500VDC

Chip1Stop:
Module DC-DC 24VIN 2-OUT 15V/-15V 0.065A/-0.065A 2W 6-Pin SMD

Newark:
# TRACOPOWER  TES 2N-2423  Isolated Board Mount DC/DC Converter, Surface Mount DIP, SMD, Fixed, 36 V, 18 V, 2

Win Source:
DC DC CONVERTER +/-15V 2W / Isolated Module DC DC Converter 2 Output 15V -15V 65mA, 65mA 18V - 36V Input
