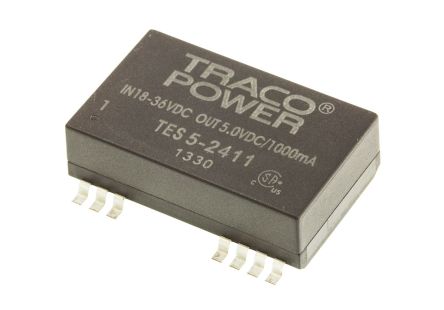

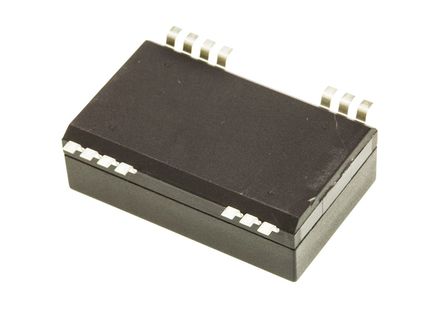

Traco 5W SMD 单/双输出调节隔离直流到直流转换器 - TES 5 系列
5W 单/双输出调节隔离直流到直流高性能转换器模块,采用薄型 SMD 封装。 这些隔离直流到直流高性能转换器模块高效,工作温度高达 71°C(满载时)且内置 EMI 滤波器以符合 EN 55022 A 类和 FCC A 级。 这些隔离直流到直流转换器的典型应用包括电池供电设备、仪器仪表、通信系统和工业控制。
薄型 SMD 封装
1.5kV 输入/输出隔离
2:1 宽输入
调节输出
高准确度引脚共面
内置滤波器符合 EN 55022 A 类和 FCC A 级,包括外部组件
远程开/关
短路保护
采用 UL94V-0 封装材料
达到 IPC/JEDEC J-STD-020C 有关无铅回流焊接工序的要求,最高温度 245°C(最高可持续 20 秒)
连接数据
---
引脚 | 单输出 | 双输出
1 | 远程开/关 | 远程开/关
2 | -Vin GND | -Vin GND
3 | -Vin GND | -Vin GND
9 | NC | 共同
10 | NC | NC
11 | NC | \- V 输出
12 | NC | NC
13 | NC | NC
14 | +V 输出 | +V 输出
15 | NC | NC
16 | \- V 输出 | 共同
22 | +Vin Vcc | +Vin Vcc
23 | +Vin Vcc | +Vin Vcc
24 | NC | NC
### 注
在 70°C 以上,每 °C 特性降低 3.5%。
平均故障间隔时间符合 MIL-HDBK-217F 标准 25°C。
### 标准
EN 60950-1,UL 60950-1,IEC 60950-1
### 认可
CSA
电源电压DC 24.0 V
额定功率 5 W
输出接口数 1
输入电压DC 18.0V ~ 36.0V
输出电压 5 VDC
输出电流 1 A
易燃性等级 UL 94 V-0
输出功率 5 W
隔离电压 1500 VDC
输入电压DC Max 36 V
输入电压DC Min 18 v
输出电流Max 1 A
输出功率Max 5 W
工作温度Max 85 ℃
工作温度Min -40 ℃
输入电压 18VDC ~ 36VDC
安装方式 Surface Mount
封装 SMD

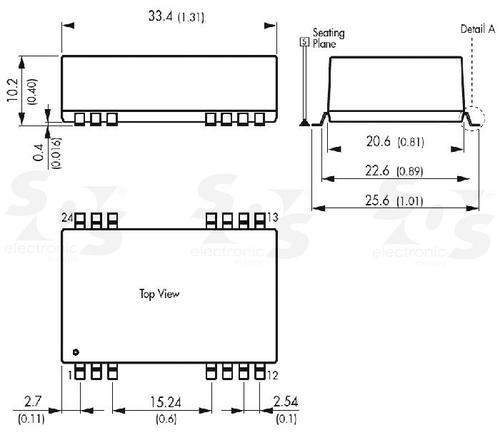

长度 33.3 mm
宽度 20.6 mm
高度 10.2 mm
封装 SMD
重量 14.0 g
工作温度 -40℃ ~ 85℃
包装方式 Bulk
制造应用 Automation & Process Control, 通信与网络, Sensing & Instrumentation, 传感与仪器, Communications & Networking, 自动化与过程控制
RoHS标准 RoHS Compliant
REACH SVHC标准 No SVHC
REACH SVHC版本 2015/12/17
