TLP292-4GB-TP,E参数规格_中文资料_数据手册PDF

TLP292-4GB-TP,E概述

Optocoupler AC-IN 4CH DC-OUT 16Pin SOIC Embossed T/R

Optoisolator Transistor Output 3750Vrms 4 Channel 16-SO

得捷:
OPTOISOLATOR 3.75KV TRANS SO16

艾睿:
Optocoupler AC-IN 4-CH Transistor DC-OUT 16-Pin SO T/R

安富利:
Optocoupler AC-IN 4-CH DC-OUT 16-Pin SOIC Embossed T/R

Verical:
Optocoupler AC-IN 4-CH Transistor DC-OUT 16-Pin SO T/R

Win Source:
OPTOISOLATOR 3.75KV TRANS SO16

TLP292-4GB-TP,E中文资料参数规格

技术参数

上升/下降时间 2µs, 3µs

通道数 4

正向电压 1.25 V

耗散功率 0.17 W

上升时间 2 µs

隔离电压 3750 Vrms

正向电流 50 mA

输出电压Max 80 V

输入电流Min 50 mA

正向电压Max 1.4 V

正向电流Max 50 mA

下降时间 3 µs

工作温度Max 125 ℃

工作温度Min -55 ℃

耗散功率Max 170 mW

封装参数

安装方式 Surface Mount

引脚数 16

封装 SO-16

外形尺寸

封装 SO-16

物理参数

工作温度 -55℃ ~ 125℃

其他

产品生命周期 Unknown

包装方式 Tape & Reel TR

符合标准

RoHS标准 RoHS Compliant

含铅标准无铅

海关信息

ECCN代码 EAR99

数据手册

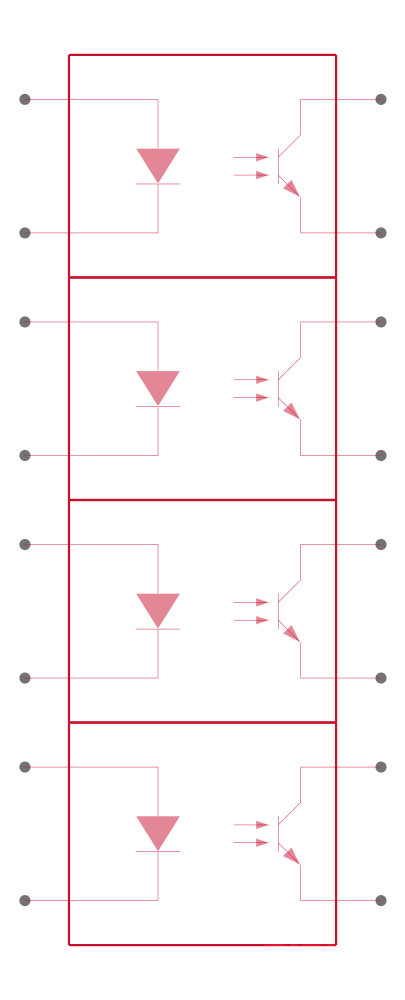

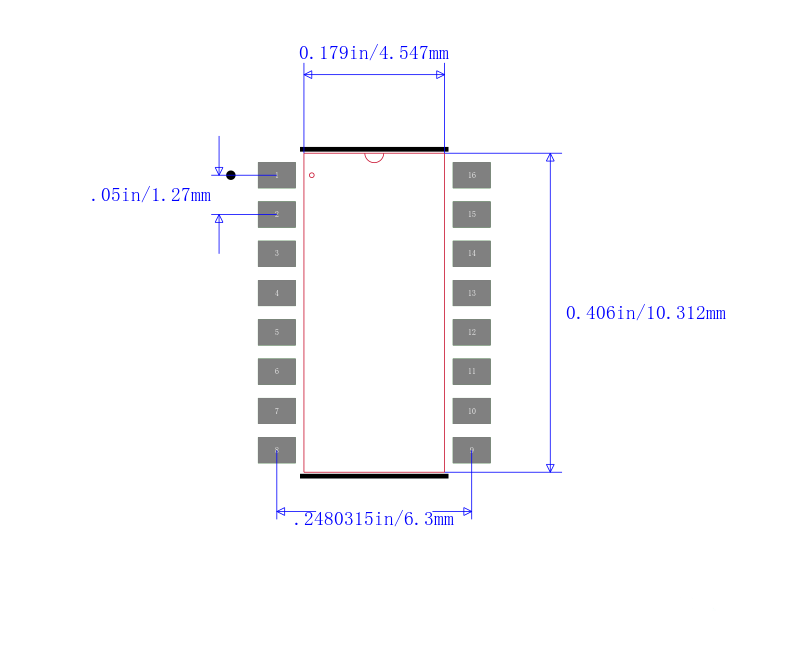

TLP292-4GB-TP,E引脚图与封装图

在线购买TLP292-4GB-TP,E

型号： TLP292-4GB-TP,E

制造商： Toshiba 东芝

描述：Optocoupler AC-IN 4CH DC-OUT 16Pin SOIC Embossed T/R

立即咨询

替代型号TLP292-4GB-TP,E

型号/品牌	代替类型	替代型号对比
TLP292-4GB-TP,E Toshiba 东芝	当前型号	当前型号
TLP292-4GB,E 东芝	类似代替	TLP292-4GB-TP,E和TLP292-4GB,E的区别
TLP280-4GB-TP,J,F 东芝	功能相似	TLP292-4GB-TP,E和TLP280-4GB-TP,J,F的区别
