TCET1101参数规格_中文资料_数据手册PDF

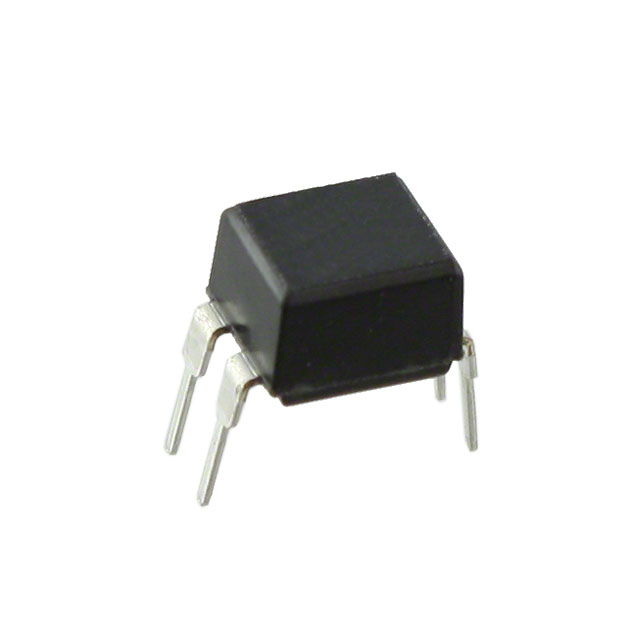

TCET1101概述

光电耦合器与光电晶体管输出 Optocoupler with Phototransistor Output

光隔离器晶体管输出 5000Vrms 1 通道 4-DIP

得捷:
OPTOISOLATR 5KV TRANSISTOR 4-DIP

艾睿:
Optocoupler DC-IN 1-CH Transistor DC-OUT 4-Pin DIL

安富利:
Optocoupler DC-IN 1-CH Transistor DC-OUT 4-Pin DIL

TCET1101中文资料参数规格

技术参数

电源电压DC 5.00 V

额定电压DC 70.0 V

上升/下降时间 3µs, 4.7µs

输出电压 70.0 V

通道数 1

正向电压 1.25 V

输入电流 50.0 mA

耗散功率 265 mW

上升时间 3 µs

隔离电压 5000 Vrms

正向电流 60 mA

输出电压Max 70 V

输入电流Min 60 mA

正向电压Max 1.6 V

正向电流Max 60 mA

下降时间 4.7 µs

工作温度Max 100 ℃

工作温度Min -40 ℃

耗散功率Max 265 mW

封装参数

安装方式 Through Hole

引脚数 4

封装 DIP-4

外形尺寸

高度 3.6 mm

封装 DIP-4

物理参数

工作温度 -40℃ ~ 100℃

其他

产品生命周期 Obsolete

包装方式 Tube

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

数据手册

在线购买TCET1101

型号： TCET1101

制造商： Vishay Semiconductor 威世

描述：光电耦合器与光电晶体管输出 Optocoupler with Phototransistor Output

立即咨询

替代型号TCET1101

型号/品牌	代替类型	替代型号对比
TCET1101 Vishay Semiconductor 威世	当前型号	当前型号
PC81710NSZ0F 夏普	功能相似	TCET1101和PC81710NSZ0F的区别
PC817X1 夏普	功能相似	TCET1101和PC817X1的区别
PC817X2 夏普	功能相似	TCET1101和PC817X2的区别
