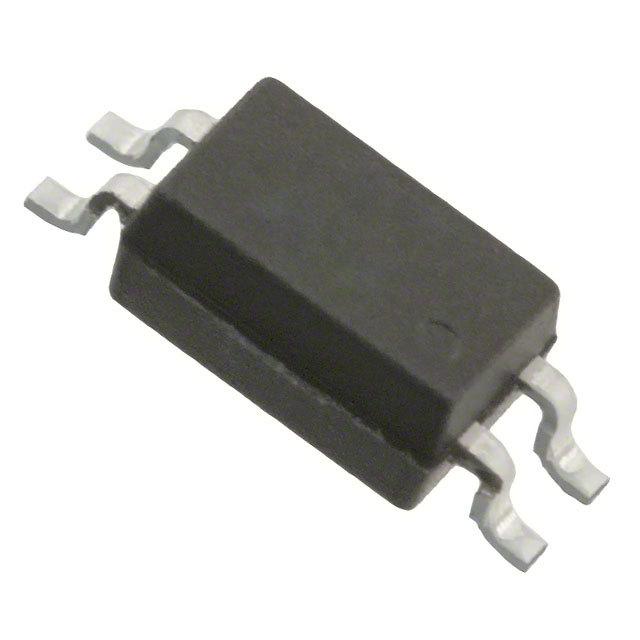

TCMT1101概述
光电耦合器，光电晶体管输出，单路，半节距微型扁平封装 Optocoupler, Phototransistor Output, Single Channel, Half Pitch Mini-Flat Package
Optoisolator Transistor Output 3750Vrms 1 Channel 4-SOP
得捷:
OPTOISOLATOR 3.75KV TRANS 4SOP
贸泽:
Transistor Output Optocouplers Phototransistor Out
安富利:
Optocoupler DC-IN 1-CH Transistor DC-OUT 4-Pin Mini-Flat T/R
TCMT1101中文资料参数规格
技术参数
额定电压DC 70.0 V
上升/下降时间 5.5µs, 7µs
输出电压 70.0 V
通道数 1
正向电压 1.35 V
输入电流 50.0 mA
耗散功率 250 mW
上升时间 3 µs
隔离电压 3750 Vrms
正向电流 60 mA
输出电压Max 70 V
输入电流Min 60 mA
正向电压Max 1.6 V
正向电流Max 60 mA
下降时间 4.7 µs
工作温度Max 100 ℃
工作温度Min -40 ℃
耗散功率Max 250 mW
封装参数
安装方式 Surface Mount
引脚数 4
封装 SOP-4
外形尺寸
长度 2.8 mm
宽度 4.4 mm
高度 1.9 mm
封装 SOP-4
物理参数
工作温度 -40℃ ~ 100℃
其他
产品生命周期 Active
包装方式 Tape & Reel TR
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
