TCLT1109概述

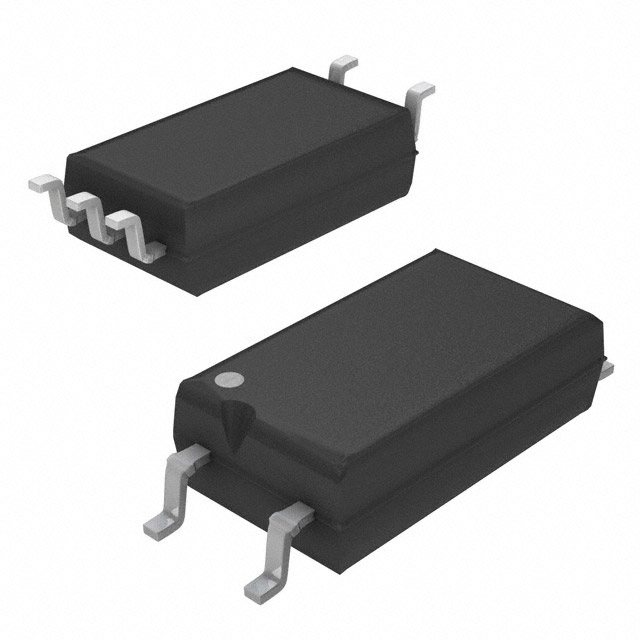

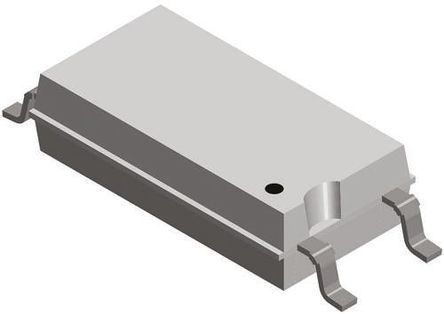

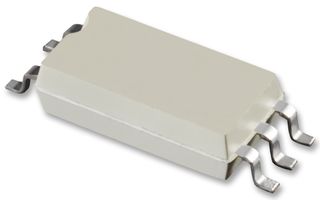

VISHAY TCLT1109 光电耦合器, 晶体管输出, 半间距, 1通道, SOP, 5 引脚, 60 mA, 5 kV, 200 %
The is a 1-channel 5-pin Phototransistor Output Optocoupler consists of a phototransistor optically coupled to a gallium arsenide infrared-emitting diode. It is suitable for microprocessor system interface.
- .
- Special construction
- .
- Extra low coupling capacitance
- .
- Connected base
- .
- DC input with transistor output
- .
- >8mm Creepage distance
- .
- 6V Reverse voltage
TCLT1109中文资料参数规格
技术参数
额定电压DC 1.25 V
上升/下降时间 3µs, 4.7µs
输出电压 70.0 V
通道数 1
针脚数 5
正向电压 1.25 V
输入电流 50.0 mA
耗散功率 250
上升时间 3 µs
隔离电压 5000 Vrms
正向电流 60 mA
输出电压Max 80 V
输入电流Min 60 mA
正向电压Max 1.6 V
正向电流Max 60 mA
下降时间 4.7 µs
封装参数
安装方式 Surface Mount
引脚数 5
封装 SOP-6
外形尺寸
封装 SOP-6
物理参数
工作温度 -55℃ ~ 100℃
其他
产品生命周期 Active
包装方式 Cut Tape CT
制造应用 Industrial, Computers & Computer Peripherals, Power Management
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
