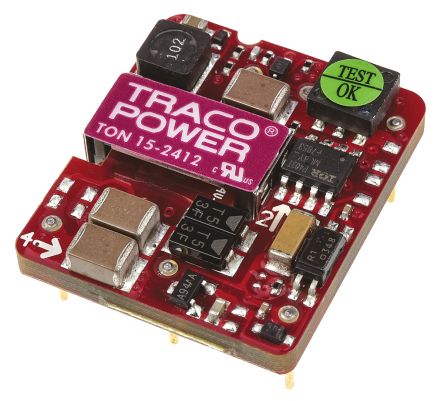

TRACOPOWER TON 15-2412 直流/直流转换器 隔离式板载, DIP, 固定, 通孔安装, 15 W, 12 V, 1.25 A

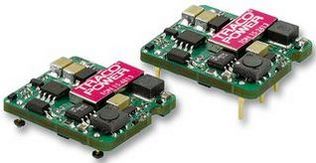

Traco 15W 开放式机架单输出调节隔离直流到直流转换器 - TON15 系列
15W 开放式机架单输出调节隔离直流到直流转换器采用紧凑设计,具有宽输入电压范围且内置输入和输出滤波器。 这些调节隔离直流到直流转换器的典型应用包括分布式供电系统、仪器仪表和工业电子。
超小尺寸
宽输入范围 2:1
2250V 直流输入/输出隔离
经济型开放式设计,带工业标准引脚输出
输入滤波器符合 EN55022 A 级标准
欠压锁定
远程开/关
无限期的短路保护
输出电压调整 ±10%
工作温度范围加大:–40° 至 +85°C

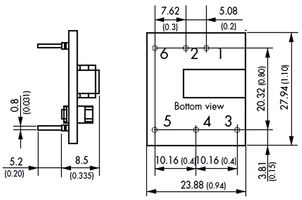

连接数据
---
引脚 | 输出
1 | +Vin Vcc
2 | \- Vin GND
3 | +Vout
4 | 微调
5 | -Vout
6 | 远程开/关
### 注
高于 70 °C 时,每 °C 工作温度性能下降 3%。
平均故障间隔时间符合MIL-HDBK-217F 标准,25°C 时
配套共模扼流圈:
所有型号:L1 扼流圈请参见库存号 745-1196
用于 TON 15-24xx 的 L2 扼流圈:请参见库存号 745-1180
用于 TON 15-48xx 的 L2 扼流圈:请参见库存号 745-1171
### 认可
CB, cULus
### 标准
UL 60950-1, EN 60950-1, IEC 60950-1
电源电压DC 24.0 V
额定功率 15 W
输出接口数 1
输入电压DC 18.0V ~ 36.0V
输出电压 12 V
输出电流 1.25 A
输出功率 15 W
隔离电压 2250 VDC
输入电压DC Max 36 V
输入电压DC Min 18 v
输出电流Max 1.25 A
输出功率Max 15 W
输入电压 18VDC ~ 36VDC
安装方式 Through Hole
封装 Through Hole
长度 23.88 mm
宽度 23.88 mm
高度 8.5 mm
封装 Through Hole
重量 10.5 g
包装方式 Bulk
制造应用 Power Management, Consumer Electronics, 传感与仪器, Sensing & Instrumentation, 电源管理, 消费电子产品
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
REACH SVHC版本 2015/12/17
