TPS54680PWPG4参数规格_中文资料_数据手册PDF

TPS54680PWPG4概述

用于电源排序的 3V 至 6V 输入、6A SWIFT™ 同步降压转换器 28-HTSSOP -40 to 85

series 转换器，分布式电源系统稳压器 IC 1 输出 28-HTSSOP

得捷:
IC REG CONV 1OUT 28HTSSOP

立创商城:
TPS54680PWPG4

贸泽:
Switching Voltage Regulators 6A Sync Buck Conver

艾睿:
Conv DC-DC 3V to 6V Synchronous Step Down Single-Out 0.9V to 3.3V 6A 28-Pin HTSSOP EP Tube

Verical:
Conv DC-DC 3V to 6V Step Down Single-Out 0.9V to 3.3V 6A 28-Pin HTSSOP EP Tube

德州仪器TI:
3V to 6V Input, 6A Synchronous Step-Down SWIFT™ Converter for Sequencing

TPS54680PWPG4中文资料参数规格

技术参数

输出接口数 1

输出电压 0.9V ~ 3.3V

输出电流 6 A

静态电流 11.0 mA

调节输出数 1

开关频率 700 kHz

过温保护 Yes

拓扑结构 Buck

输入电压Max 6 V

输入电压Min 3 V

输出电流Max 6 A

工作温度Max 85 ℃

工作温度Min 40 ℃

输入电压 3V ~ 6V

封装参数

安装方式 Surface Mount

引脚数 28

封装 HTSSOP-28

外形尺寸

长度 9.7 mm

宽度 4.4 mm

高度 1.15 mm

封装 HTSSOP-28

物理参数

工作温度 -40℃ ~ 85℃

其他

产品生命周期 Active

包装方式 Tube

制造应用转换器，分布式电源系统

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

数据手册

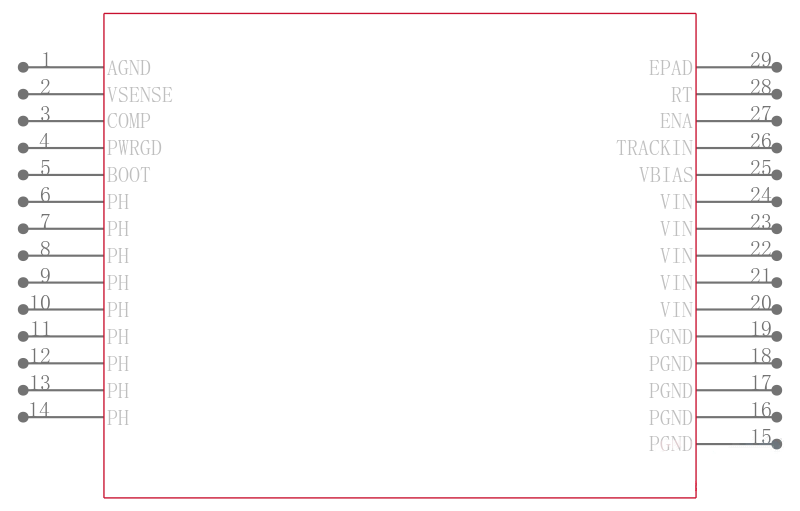

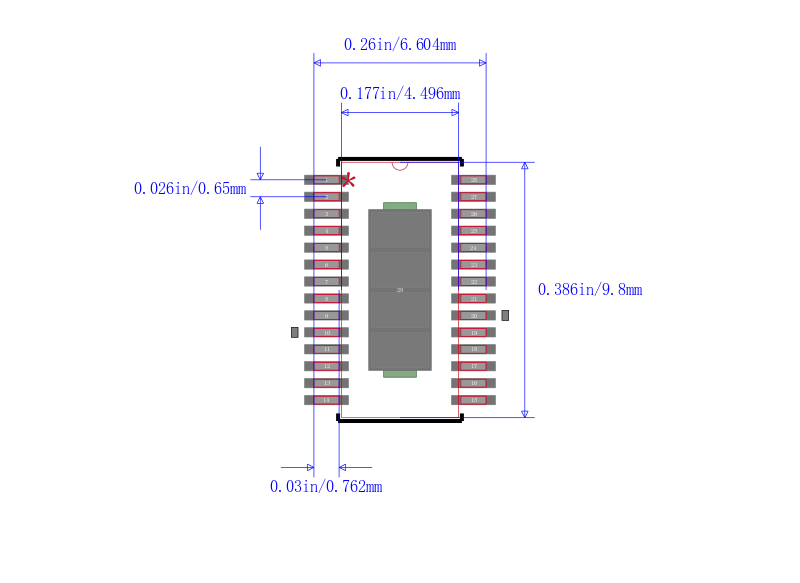

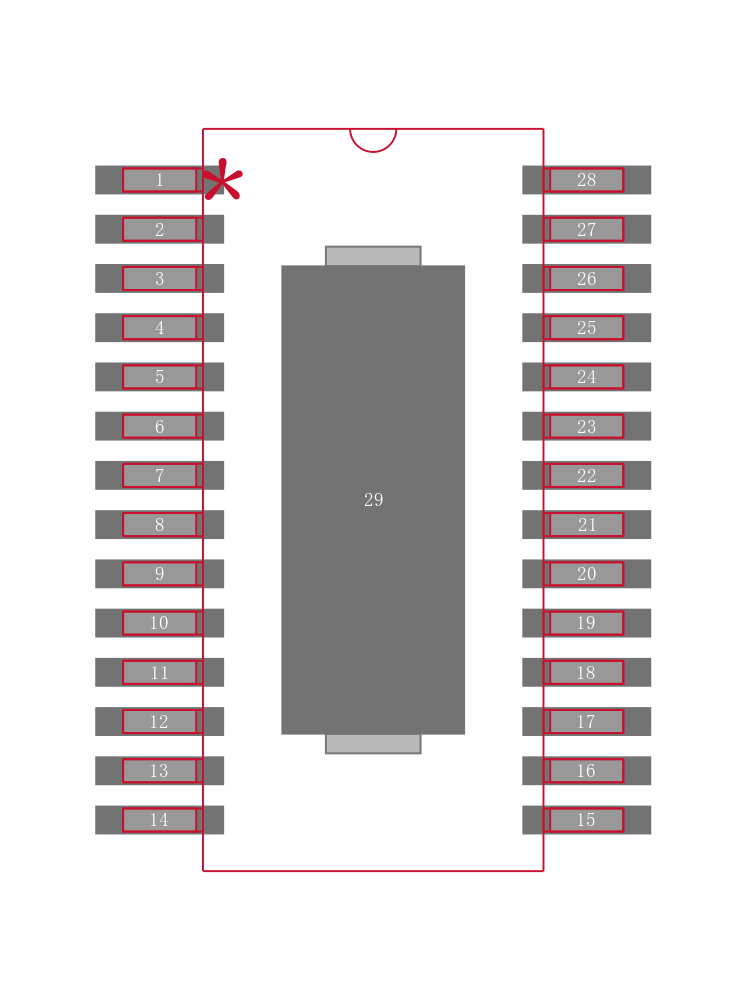

TPS54680PWPG4引脚图与封装图

在线购买TPS54680PWPG4

型号： TPS54680PWPG4

制造商： TI 德州仪器

描述：用于电源排序的 3V 至 6V 输入、6A SWIFT™ 同步降压转换器 28-HTSSOP -40 to 85

立即咨询

替代型号TPS54680PWPG4

型号/品牌	代替类型	替代型号对比
TPS54680PWPG4 TI 德州仪器	当前型号	当前型号
TPS54680PWP 德州仪器	类似代替	TPS54680PWPG4和TPS54680PWP的区别
TPS54680PWPR 德州仪器	类似代替	TPS54680PWPG4和TPS54680PWPR的区别
TPS54680PWPRG4 德州仪器	类似代替	TPS54680PWPG4和TPS54680PWPRG4的区别
