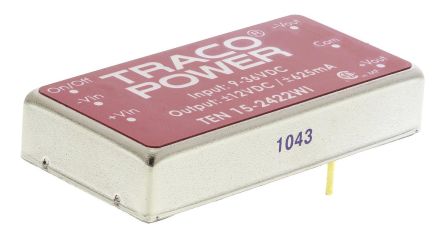

TRACOPOWER TEN 15-2422WI 直流/直流转换器, 隔离电路板安装, 4:1输入, 通孔安装, 15W, 12V, 625mA, -12V, 625mA

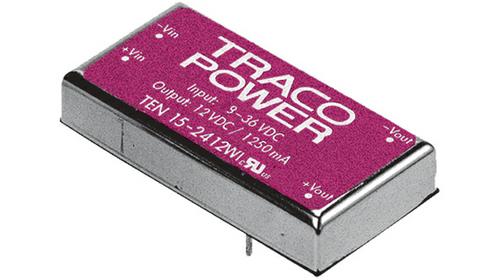

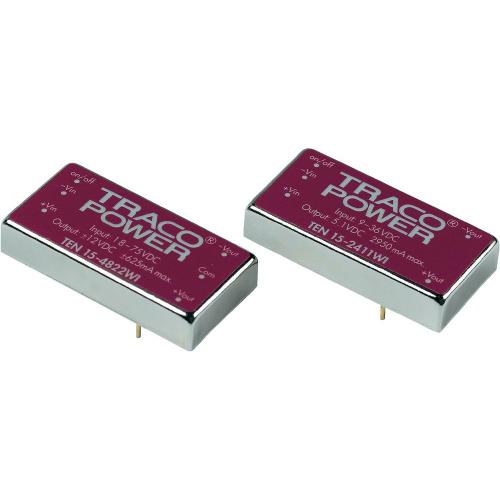

Traco 15W 输出调节隔离直流到直流转换器 - TEN15WI 系列
15W 单/双输出调节隔离直流到直流转换器采用 SMD 设计，带高性能陶瓷片式电容器，扩展温度范围 -40°C 至 +85°C。 这些直流到直流转换器的典型应用包括通信、工业系统和电池供电设备。
不推荐将产品用于新设计，请参阅页面底部的备用选项
51x25x10 mm 金属封装
超宽 4:1 输入电压范围
效率高达 86%
1.5kV 输入/输出隔离
内置滤波器符合 EN 55022 A 类和 FCC A 级，包括外部组件
远程开/关控制
持续的短路保护
屏蔽金属外壳，带绝缘基板
工业标准引脚
连接数据
---
引脚 | 单输出 | 双输出
1 | \+ 输入电压 Vcc | \+ 输入电压 Vcc
2 | \- 输入电压（接地） | \- 输入电压（接地）
3 | \+ 输出电压 | \+ 输出电压
4 | 无引脚 | 公共
5 | \- 输出电压 | \- 输出电压
6 | 远程开/关 | 远程开/关
### 注
高于 70°C 时，每 °C 性能下降 3.5%。
有关适用的散热器，请参见库存号 745-1240
### 认可
CSA 文件号 226037
### 标准
UL 60950-1，EN 60950-1，IEC 60950-1（最大值符合 60V 直流输入电压，SELV 限制）
电源电压DC 24.0 V
额定功率 15 W
输出接口数 2
输入电压DC 9.00V ~ 36.0V
输出电压 ±12 V
输出电流 625 mA
输出功率 15 W
隔离电压 1500 VDC
输入电压Max 36 VDC
输入电压Min 9 VDC
输入电压DC Max 36 V
输入电压DC Min 9 v
输出功率Max 15 W
电源电压 24 V
输入电压 24 V
安装方式 Through Hole
长度 25.4 mm
宽度 25.4 mm
高度 10.2 mm
重量 32.0 g
产品生命周期 Not For New Designs
包装方式 Tube
制造应用 Industrial, 通信与网络, 电源管理, 工业, Communications & Networking, Power Management
RoHS标准 RoHS Compliant
含铅标准 Contains Lead
REACH SVHC标准 No SVHC
REACH SVHC版本 2015/12/17
| 型号/品牌 | 代替类型 | 替代型号对比 |
|---|---|---|
TEN 15-2422WI Traco Electronic | 当前型号 | 当前型号 |
TEN 15-2422 Traco Electronic | 功能相似 | TEN 15-2422WI和TEN 15-2422的区别 |
