TPS73601DRBTG4参数规格_中文资料_数据手册PDF

TPS73601DRBTG4概述

无电容， NMOS ， 400毫安低压差稳压器，反向电流保护 Cap-Free, NMOS, 400mA Low-Dropout Regulator with Reverse Current Protection

PMIC - 稳压器 - 线性正可调式输出 400mA 8-SON（3x3）

安富利:
LDO Regulator Pos 1.2V to 5.5V 0.4A 8-Pin VSON EP T/R

Verical:
LDO Regulator Pos 1.2V to 5.5V 0.4A 8-Pin VSON EP T/R

Newark:
# TEXAS INSTRUMENTS TPS73601DRBTG4 LDO Voltage Regulator, Adjustable, 1.7V-5.5V in, 75mV drop., 1.2V-5.5V/400mA out, SON-8

TPS73601DRBTG4中文资料参数规格

技术参数

输出接口数 1

输出电压 1.2V ~ 5.5V

输出电流 400 mA

耗散功率 2500 W

静态电流 0.3 mA

输出电容类型 Ceramic

跌落电压 75 mV

调节输出数 1

输入电压Max 5.5 V

输入电压Min 1.7 V

输出电压Max 5.5 V

输出电压Min 1.2 V

输出电流Max 0.4 A

工作温度Max 85 ℃

工作温度Min -40 ℃

精度 ±0.5 %

输入电压 1.7V ~ 5.5V

封装参数

安装方式 Surface Mount

引脚数 8

封装 VDFN-8

外形尺寸

封装 VDFN-8

物理参数

工作温度 -40℃ ~ 125℃

其他

产品生命周期 Active

包装方式 Tape & Reel TR

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC版本 2015/06/15

数据手册

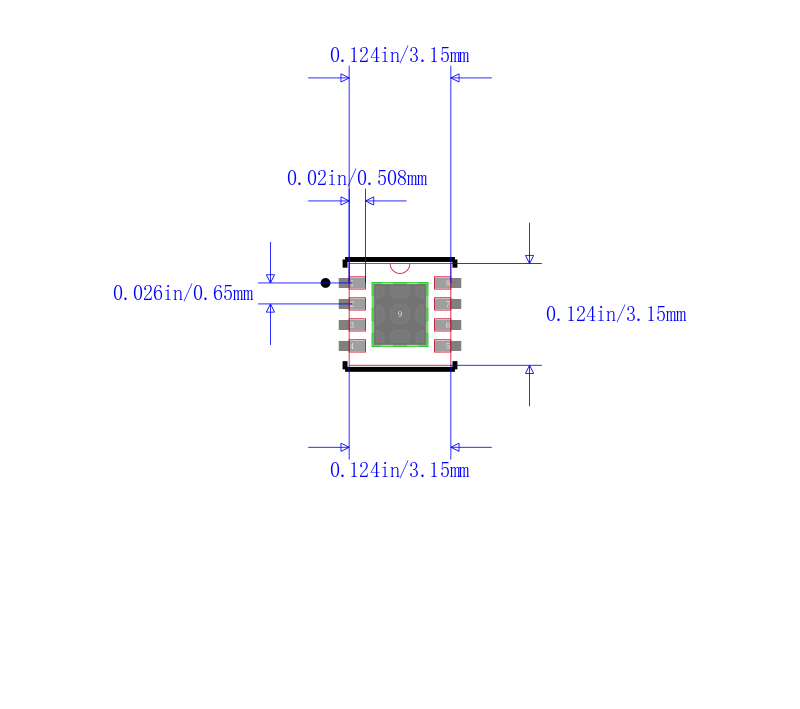

TPS73601DRBTG4引脚图与封装图

在线购买TPS73601DRBTG4

型号： TPS73601DRBTG4

制造商： TI 德州仪器

描述：无电容， NMOS ， 400毫安低压差稳压器，反向电流保护 Cap-Free, NMOS, 400mA Low-Dropout Regulator with Reverse Current Protection

立即咨询

替代型号TPS73601DRBTG4

型号/品牌	代替类型	替代型号对比
TPS73601DRBTG4 TI 德州仪器	当前型号	当前型号
TPS73601DRBT 德州仪器	类似代替	TPS73601DRBTG4和TPS73601DRBT的区别
TPS73601DRBR 德州仪器	类似代替	TPS73601DRBTG4和TPS73601DRBR的区别
TPS73601DRBRG4 德州仪器	类似代替	TPS73601DRBTG4和TPS73601DRBRG4的区别
