TPS76850QPWPG4中文资料参数规格

技术参数

输出接口数 1

输出电压 5 V

输出电流 1 A

耗散功率 4.1 W

静态电流 80.0 µA

输出电容类型 Tantalum

跌落电压 0.23V @1A

调节输出数 1

输入电压Max 10 V

输入电压Min 2.7 V

输出电流Max 1 A

工作温度Max 125 ℃

工作温度Min 40 ℃

耗散功率Max 4100 mW

精度 ±2 %

输入电压 ≤10 V

封装参数

安装方式 Surface Mount

引脚数 20

封装 HTSSOP-20

外形尺寸

长度 6.5 mm

宽度 4.4 mm

高度 1.15 mm

封装 HTSSOP-20

物理参数

工作温度 -40℃ ~ 125℃

其他

产品生命周期 Active

包装方式 Tube

符合标准

RoHS标准 RoHS Compliant

含铅标准 Contains Lead

数据手册

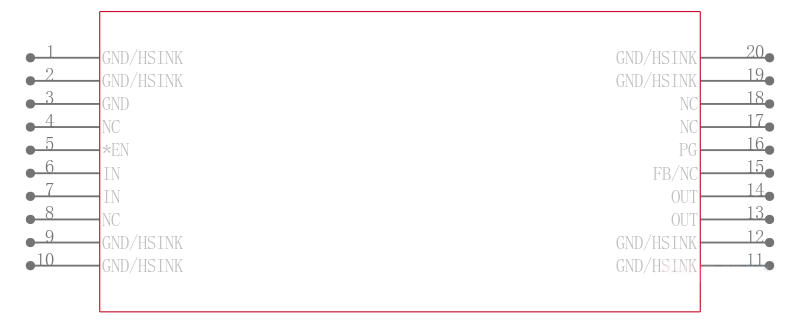

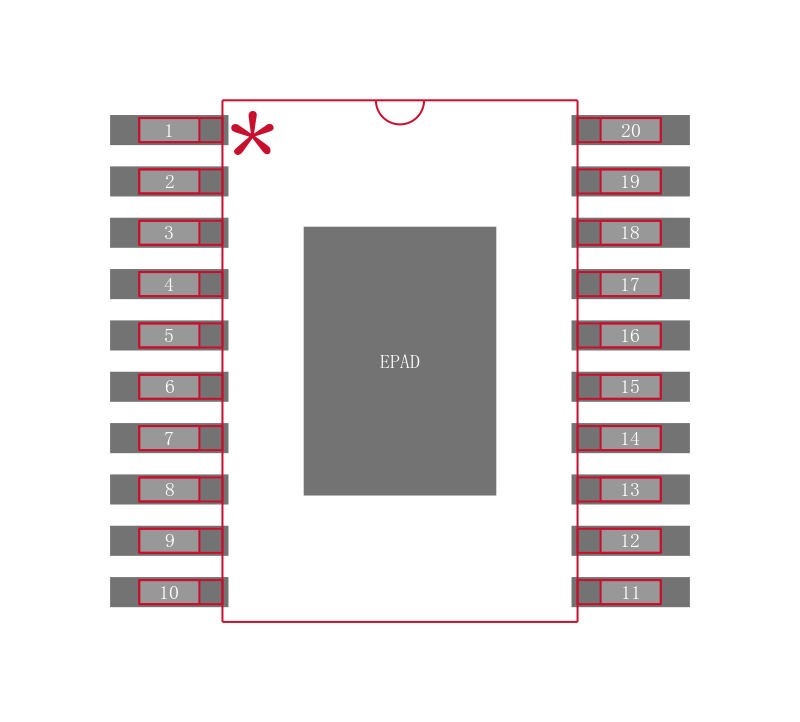

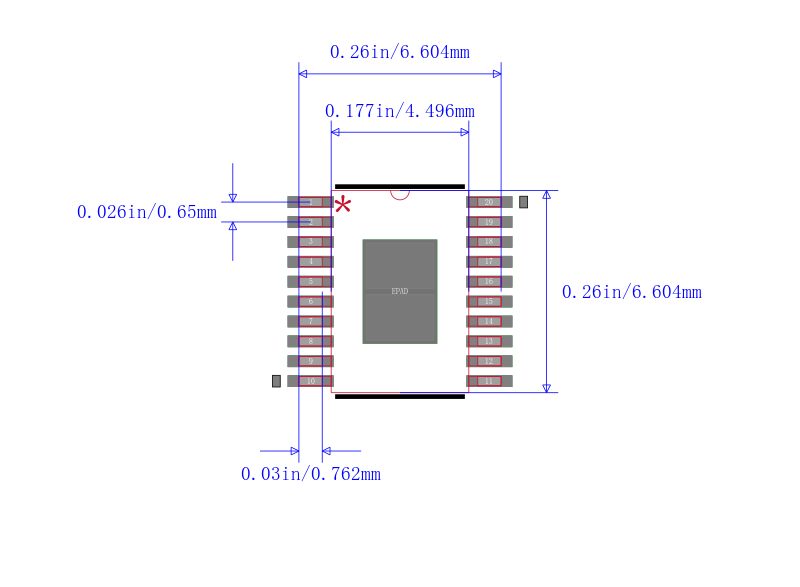

TPS76850QPWPG4引脚图与封装图

在线购买TPS76850QPWPG4

型号： TPS76850QPWPG4

制造商： TI 德州仪器

描述：快速瞬态响应， 1 -A低压差稳压器 FAST TRANSIENT RESPONSE, 1-A LOW-DROPOUT VOLTAGE REGULATORS

替代型号TPS76850QPWPG4
