TL780-05CKTER参数规格_中文资料_数据手册PDF

TL780-05CKTER概述

正电压稳压器 POSITIVE-VOLTAGE REGULATORS

PMIC - 稳压器 - 线性正固定输出 1.5A 3-PowerFLEX™

得捷:
IC VOLT REG POS 5V 1.5A DPAK-2

贸泽:
Linear Voltage Regulators 5.0V 1.5A Fixed Pos

艾睿:
Standard Regulator Pos 5V 1.5A 4-Pin3+Tab PFM T/R

Win Source:
IC VOLT REG POS 5V 1.5A DPAK-2 / Linear Voltage Regulator IC Positive Fixed 1 Output 1.5A 3-PowerFLEX™

TL780-05CKTER中文资料参数规格

技术参数

输出接口数 1

输入电压DC 25.0V max

输出电压 5 V

输出电流 1.5 A

静态电流 5.00 mA

输出电容类型 Capacitor Free

跌落电压 2.00 V

调节输出数 1

输入电压Max 26 V

输入电压Min 7 V

工作温度Max 125 ℃

工作温度Min 0 ℃

输入电压 7V ~ 25V

封装参数

安装方式 Surface Mount

封装 TO-252-4

外形尺寸

长度 9.4 mm

宽度 8 mm

高度 1.91 mm

封装 TO-252-4

物理参数

工作温度 0℃ ~ 125℃

其他

产品生命周期 Obsolete

包装方式 Tape & Reel TR

符合标准

RoHS标准 RoHS Compliant

含铅标准 Contains Lead

数据手册

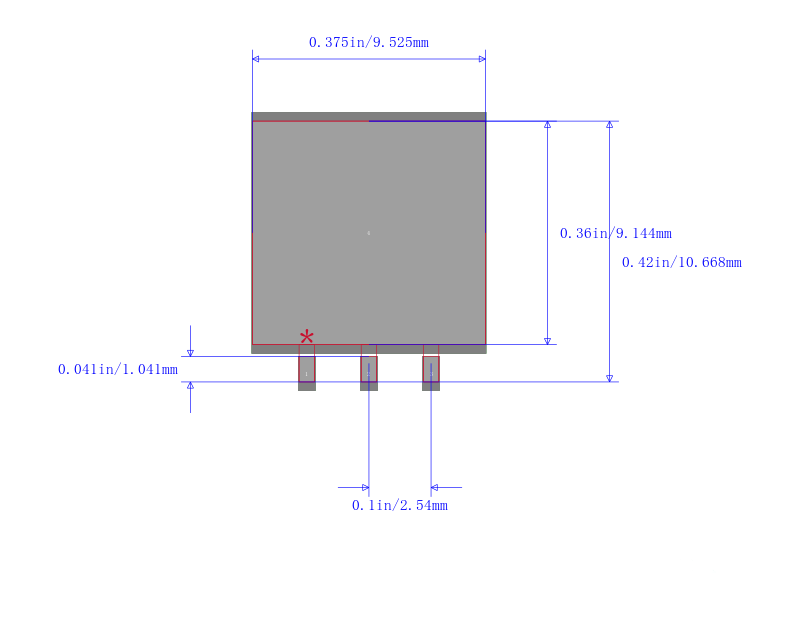

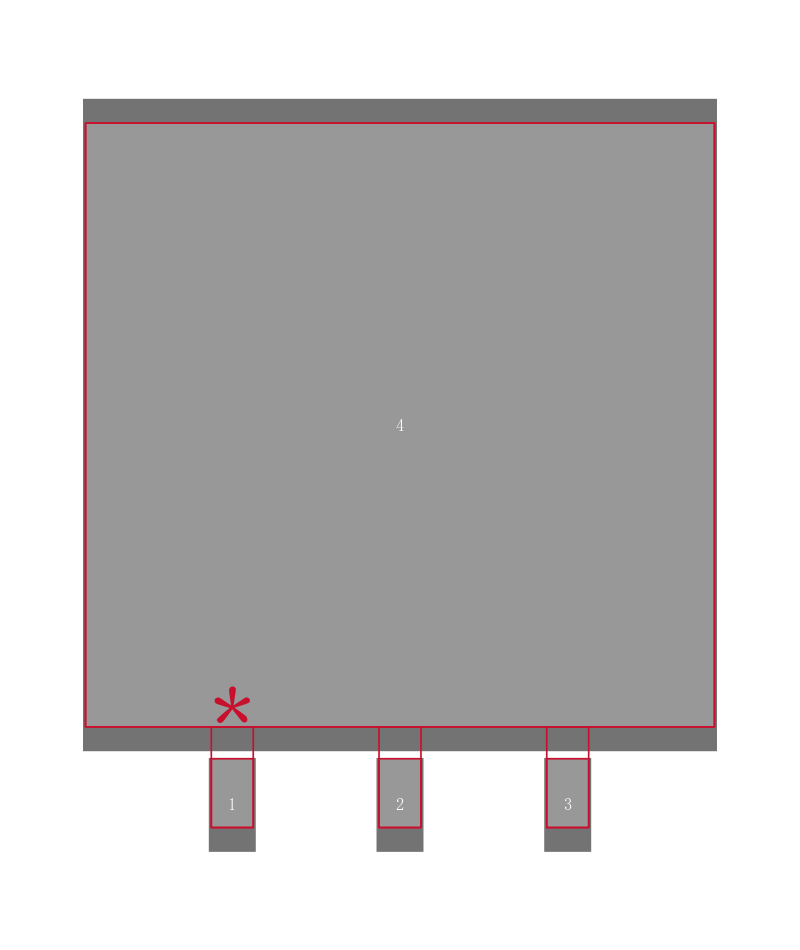

TL780-05CKTER引脚图与封装图

在线购买TL780-05CKTER

型号： TL780-05CKTER

描述：正电压稳压器 POSITIVE-VOLTAGE REGULATORS
