TCM680EOA参数规格_中文资料_数据手册PDF

TCM680EOA概述

开关稳压器 Charge Pump Cnverter

Charge Pump Switching Regulator IC Positive and Negative Dual Rail Fixed -Vin, 2Vin 2 Output 10mA 8-SOIC 0.154", 3.90mm Width

得捷:
IC REG CHARGE PUMP INV DL 8SOIC

贸泽:
开关稳压器 Charge Pump Cnverter

艾睿:
Charge Pump INV/STPUP

Win Source:
+5V TO ±10V VOLTAGE CONVERTER | IC REG CHARGE PUMP INV DL 8SOIC

TCM680EOA中文资料参数规格

技术参数

输出接口数 2

输出电压 10 V

输出电流 10 mA

输出功率 470 mW

开关频率 21 kHz

输入电压Max 5.5 V

输入电压Min 2 V

工作温度Max 85 ℃

工作温度Min -40 ℃

封装参数

安装方式 Surface Mount

引脚数 8

封装 SOIC-8

外形尺寸

长度 4.9 mm

宽度 3.91 mm

高度 1.42 mm

封装 SOIC-8

物理参数

工作温度 -40℃ ~ 85℃ TA

其他

产品生命周期 Unknown

包装方式 Tube

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

海关信息

香港进出口证 NLR

数据手册

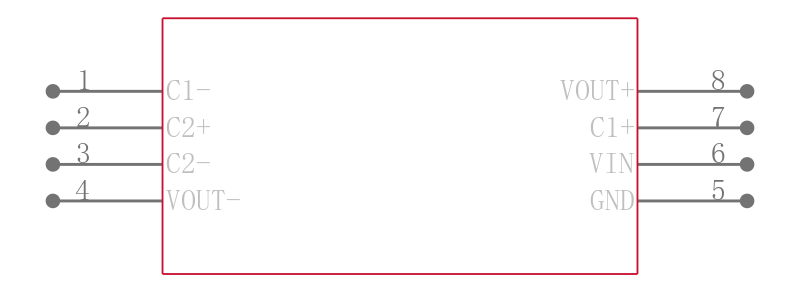

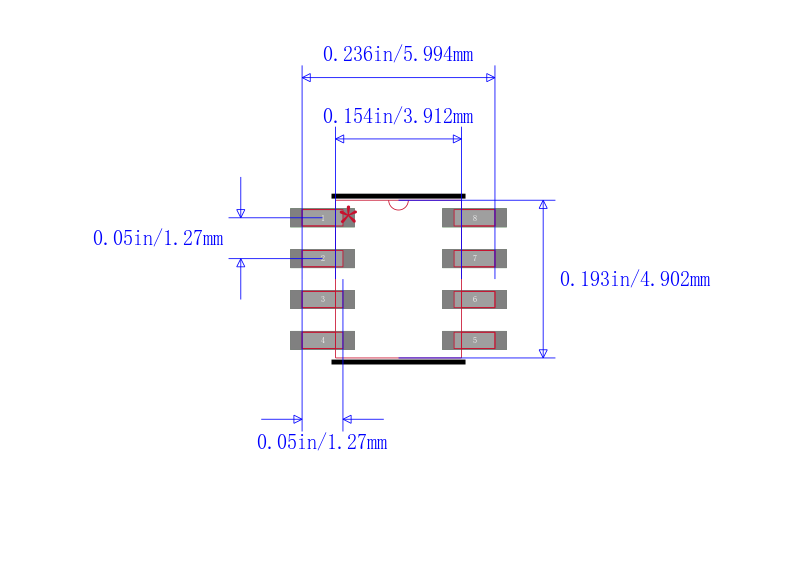

TCM680EOA引脚图与封装图

在线购买TCM680EOA

型号： TCM680EOA

描述：开关稳压器 Charge Pump Cnverter

替代型号TCM680EOA
