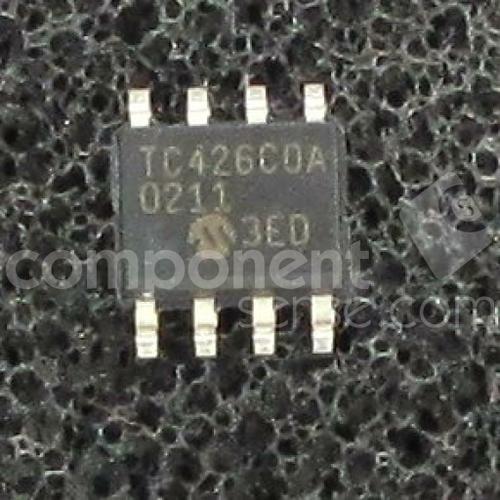

MICROCHIP TC426COA 双路驱动器芯片, MOSFET, 低压侧, 4.5V-18V电源, 1.5A输出, 75ns延迟, SOIC-8
TC426/427/428 MOSFET 驱动器
TC426、TC427 和 TC428 设备是双低侧 MOSFET 驱动器。
### 特点
高速切换 CL = 1000 pF：30 ns
高峰值输出电流：1.5A
高输出电压摆幅：VDD -25 mV，GND +25 mV
低输入电流（逻辑0或1）：1 μA
与 TTL/CMOS 输入兼容
配置：TC426 - 反相，TC427 - 同相，TC428 - 反相/同相
工作电源电压：4.5V 至 18V
电流消耗：输入低 0.4 mA，输入高 8 mA
单电源操作
低输出阻抗：6 Ω
防闩锁：耐受 >500 mA 反向电流
ESD 保护：2 kV
电源电压DC 4.50V min
工作电压 4.5V ~ 18V
上升/下降时间 30 ns
输出接口数 2
输出电压 18.0 V
输出电流 1.5 A
供电电流 8.00 mA
通道数 2
针脚数 8
耗散功率 470 mW
上升时间 60 ns
下降时间 60 ns
下降时间Max 30 ns
上升时间Max 30 ns
工作温度Max 70 ℃
工作温度Min 0 ℃
耗散功率Max 470 mW
电源电压 4.5V ~ 18V
电源电压Max 18 V
电源电压Min 4.5 V
安装方式 Surface Mount
引脚数 8

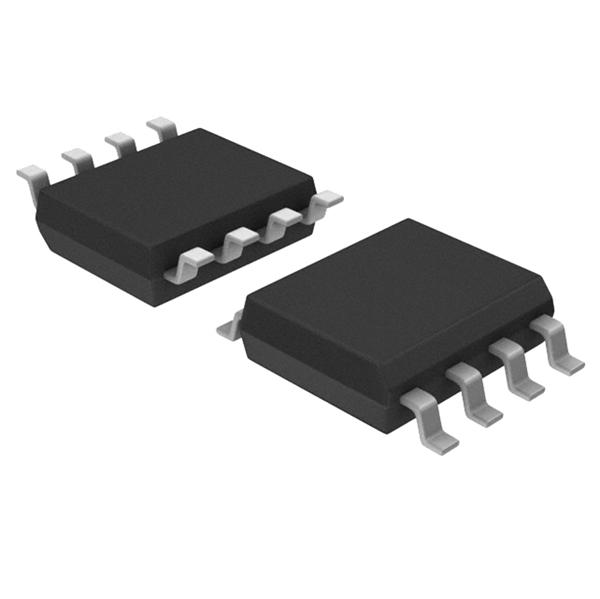

封装 SOIC-8
长度 5 mm
宽度 3.91 mm
高度 1.42 mm
封装 SOIC-8
工作温度 0℃ ~ 70℃
产品生命周期 Active
包装方式 Tube
制造应用 时钟与计时, Power Management, 电源管理, Clock & Timing
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
REACH SVHC版本 2015/12/17
ECCN代码 EAR99
HTS代码 8542390001
| 型号/品牌 | 代替类型 | 替代型号对比 |
|---|---|---|
TC426COA Microchip 微芯 | 当前型号 | 当前型号 |
TC4426ACOA 微芯 | 完全替代 | TC426COA和TC4426ACOA的区别 |
TC426COA713 微芯 | 完全替代 | TC426COA和TC426COA713的区别 |
