TLRS157550ER002FTDG

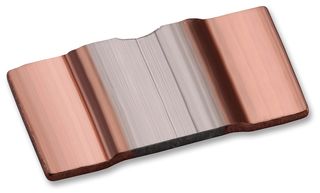

TLRS157550ER002FTDG图片1
TLRS157550ER002FTDG图片2
TLRS157550ER002FTDG图片3
TLRS157550ER002FTDG图片4
TLRS157550ER002FTDG图片5
TLRS157550ER002FTDG图片6
TLRS157550ER002FTDG图片7
TLRS157550ER002FTDG图片8
TLRS157550ER002FTDG图片9
TLRS157550ER002FTDG图片10
TLRS157550ER002FTDG概述

TE CONNECTIVITY  TLRS157550ER002FTDG  电流感应电阻器, 表面安装, TLR系列, 0.002 ohm, 5 W, ± 1%, 6030 [1575公制]

低 SMD 分流电阻器 - TLRS 系列

TLRS 系列低电阻表面安装分流电阻器,具有焊接到 Manganin 和 NiCr 合金元件的重型铜制连接器电子束熔体。 TLRS 电阻器提供出色的长期稳定性和低电感,可以使用回流焊接技术安装或在铜上焊接。 TLRS 可用于混合电源、变频器和高电流汽车应用中的电流传感器。

提供两种尺寸 - 1050 和 1575(英制)

高达 5W 功率额定值

最高焊接温度。 高达 350°C / 30 秒。 或 250°C / 10 分钟。

重型铜制连接器


欧时:
SMD Shunt resistor 5W R002 1%


e络盟:
电流感应电阻器, 表面安装, 0.002 ohm, TLRS Series, 6030 [1575公制], 5 W, ± 1%, 镍铬合金 NiCr Alloy


Allied Electronics:
TLMetal Strip Surface Mnt Fixed Resistor 1575 Case 2mOhm +/-1% 5W +/-100ppm/degC


Newark:
# CGS - TE CONNECTIVITY  TLRS157550ER002FTDG  SMD Current Sense Resistor, 0.002 ohm, 5 W, 6030 [1575 Metric], ± 1%, TLRS Series


TLRS157550ER002FTDG中文资料参数规格
技术参数

容差 ±1 %

额定功率 5 W

电阻 0.002 Ω

阻值偏差 ±1 %

工作温度Max 170 ℃

工作温度Min -55 ℃

封装参数

安装方式 Surface Mount

封装 6030 [1575公制]

外形尺寸

长度 15.2 mm

高度 0.45 mm

封装 6030 [1575公制]

物理参数

工作温度 -55℃ ~ 170℃

温度系数 ±100 ppm/℃

其他

产品生命周期 Unknown

包装方式 Cut Tape CT

符合标准

RoHS标准 RoHS Compliant

REACH SVHC标准 No SVHC

REACH SVHC版本 2014/06/16

数据手册

在线购买TLRS157550ER002FTDG
型号: TLRS157550ER002FTDG
制造商: TE Connectivity 泰科
描述:TE CONNECTIVITY  TLRS157550ER002FTDG  电流感应电阻器, 表面安装, TLR系列, 0.002 ohm, 5 W, ± 1%, 6030 [1575公制]
