TM 0508 A/8概述

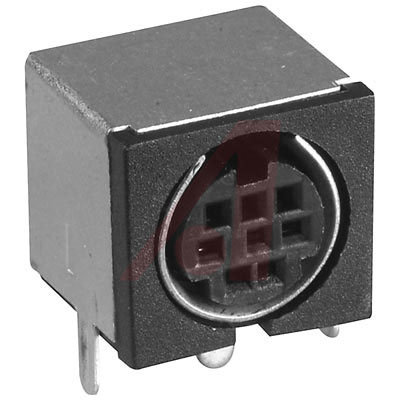

LUMBERG TM 0508 A/8 连接器, DIN音频/视频, 插座, 8 触点, 电路板安装, 黄铜主体, 镀银触芯

The is a 8-pole Miniature Circular Connector, right angle version, shielded for printed circuit boards. UL94V-0 flame-rated polybutylene terephthalate PBT insulating body, gold-plated CuSn contacts. The socket is suitable for use with MP-371 miniature plug.

.: 9.8 to 49N ±30% after test Insertion force

.: 7.8 to 34.3N ±30% after test Withdrawal force

.: >=1000 Mating cycles

.: * * * 100MR Insulation resistance

TM 0508 A/8中文资料参数规格

技术参数

触点数 8

极性 Female

触点电镀 Silver

额定电流 1 A

绝缘电阻 100 MΩ

方向 Right Angle

额定电流Max 1 A

额定电压 100 VAC

封装参数

安装方式 Through Hole

引脚数 8

外形尺寸

高度 12.8 mm

物理参数

触点材质 Bronze

其他

包装方式 Bulk

制造应用视频和目视, Industrial, 音频, 成像, 视频和目视, 工业, Audio, Imaging, Video & Vision, 成像

符合标准

RoHS标准 RoHS Compliant

REACH SVHC标准 No SVHC

REACH SVHC版本 2015/12/17

数据手册

在线购买TM 0508 A/8

型号： TM 0508 A/8

制造商： Lumberg 隆堡电子

描述：LUMBERG TM 0508 A/8 连接器, DIN音频/视频, 插座, 8 触点, 电路板安装, 黄铜主体, 镀银触芯
