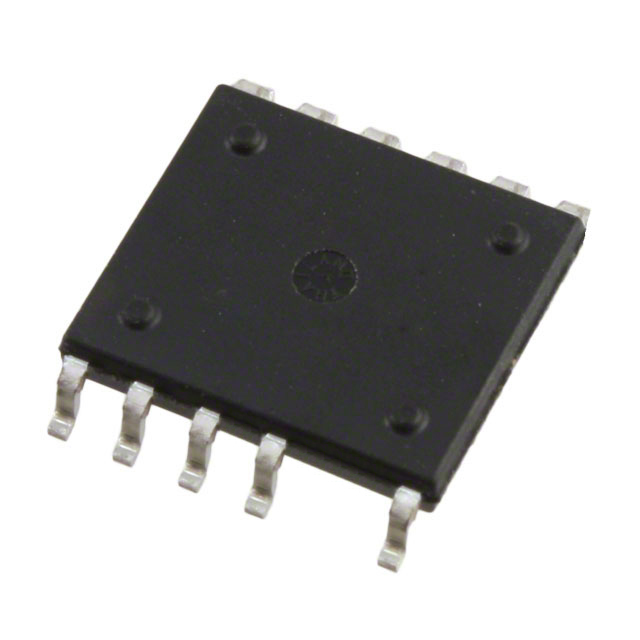

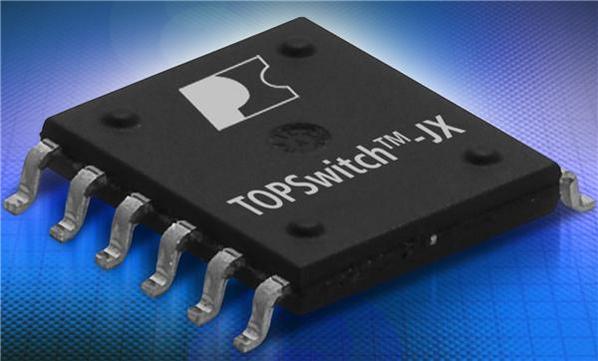

TOP265KG

POWER INTEGRATIONS  TOP265KG  芯片, 交流/直流转换器, 85-264VAC, 53W, 11SOP

是一款离线式开关, 采用EcoSmart™技术, 用于高效率电源。TOPSwitch-JX包含725V功率MOSFET, 高压开关电流源, 多模式PWM控制, 振荡器, 故障保护以及其他控制电路。该器件是一款开关模式电源芯片, 可将CONTROL输入的电流转换为高压功率MOSFET开漏输出的占空比。在正常工作模式下, 功率MOSFET的占空比随着控制CONTROL引脚电流的增加而线性下降。具有高压启动, 逐周期电流限制, 环路补偿电路, 自动重启, 过热关断功能, TOP264集成许多附加功能, 可降低系统成本, 提高电源性能和设计灵活性。高压CMOS技术允许使用高压功率MOSFET和所有低压控制电路。

.

高效节能, 整个负载范围

.

多模式PWM控制, 在所有负载情况下最大化效率

.

精确可设置电流限制

.

优化的线路前馈可抑制线路纹波

.

频率抖动降低EMI滤波器

.

集成软启动, 可降低启动压力

.

满足设计要求

.

用户可设置迟滞/闩锁关断

.

简单快速AC重置

.

初级或次级感测

.

线路欠压检测, 可防止关断故障

.

线路过压关断可增强线路的浪涌承受能力

.

精确过热关断, 带迟滞

.

输入引脚, 用于外部电流限制调节远程ON/OFF和器件复位

.

如果输入引脚连接至SOURCE引脚, 可用于选择开关频率132kHz

.

输出MOSFET源极连接, 用于高压功率返回
