TPS40074RHLTG4概述

MIDRANGE输入同步降压带电压前馈控制器 MIDRANGE INPUT SYNCHRONOUS BUCK CONTROLLER WITH VOLTAGE FEED-FORWARD

Buck Regulator Positive Output Step-Down DC-DC Controller IC 20-VQFN 3.5x4.5

得捷:
IC REG CTRLR BUCK 20QFN

贸泽:
Switching Controllers Mid Input Sync Buck w/Vltg Feed-Fwd

艾睿:
DC/DC Cntrlr Single-OUT Step Down 1000kHz 20-Pin VQFN EP T/R

安富利:
DC DC Cntrlr Single-OUT Sync Buck 4.5V to 28V Input 20-Pin VQFN EP T/R

TPS40074RHLTG4中文资料参数规格

技术参数

输出接口数 1

输出电压 0.7V ~ 23V

输出电流 20 A

静态电流 1.50 mA

调节输出数 1

开关频率 1MHz MAX

过温保护 Yes

拓扑结构 Buck

输入电压Max 28 V

输入电压Min 4.5 V

输出电流Max 20 A

最大占空比 95 %

工作温度Max 85 ℃

工作温度Min 40 ℃

输入电压 4.5V ~ 28V

封装参数

安装方式 Surface Mount

引脚数 20

封装 VQFN-20

外形尺寸

封装 VQFN-20

物理参数

工作温度 -40℃ ~ 85℃ TA

其他

产品生命周期 Obsolete

包装方式 Tape & Reel TR

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

数据手册

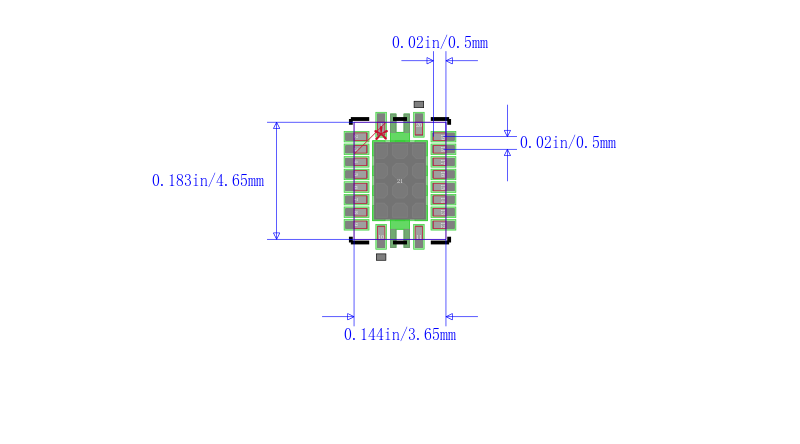

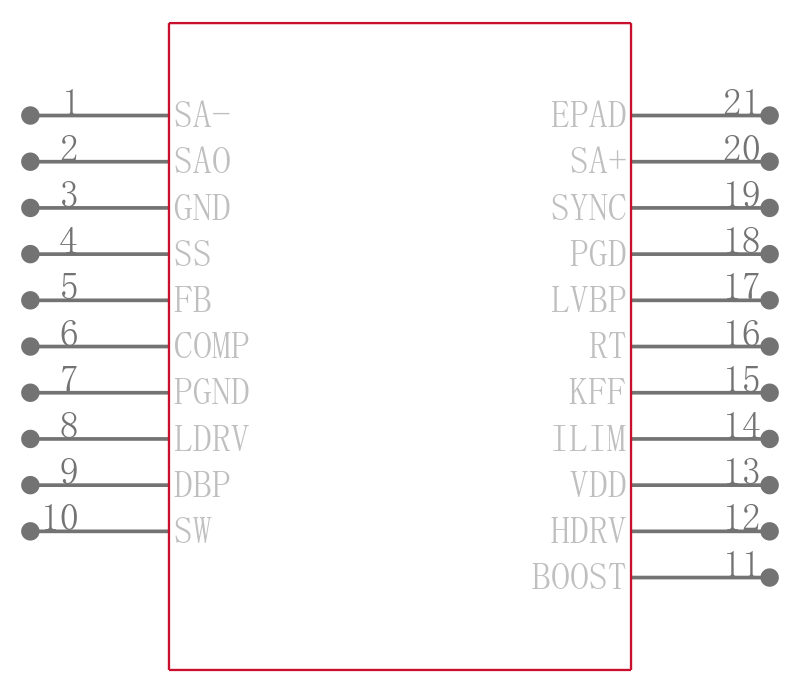

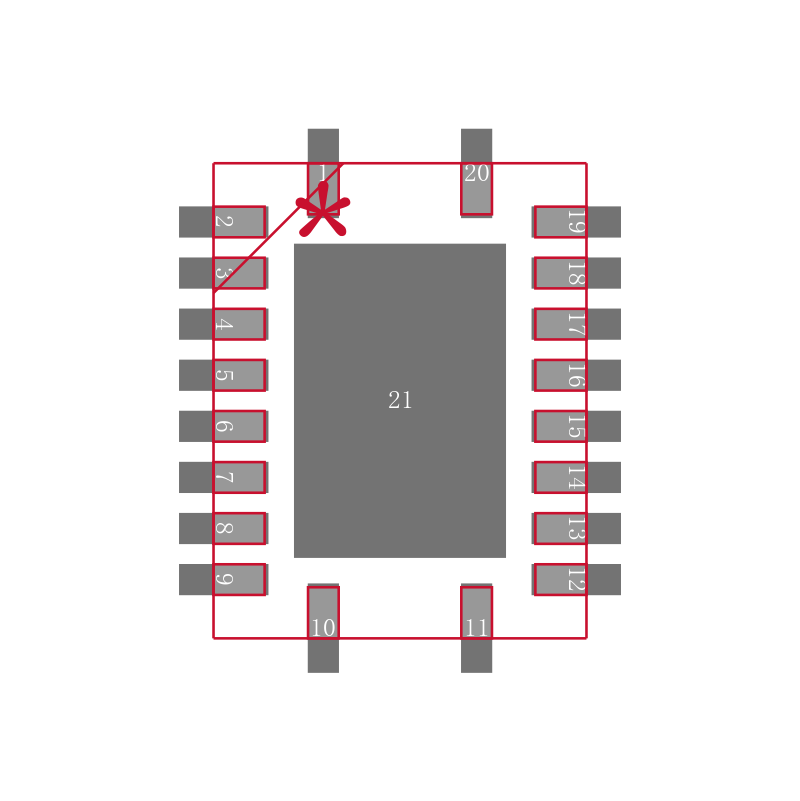

TPS40074RHLTG4引脚图与封装图

在线购买TPS40074RHLTG4

型号： TPS40074RHLTG4

描述：MIDRANGE输入同步降压带电压前馈控制器 MIDRANGE INPUT SYNCHRONOUS BUCK CONTROLLER WITH VOLTAGE FEED-FORWARD

替代型号TPS40074RHLTG4
