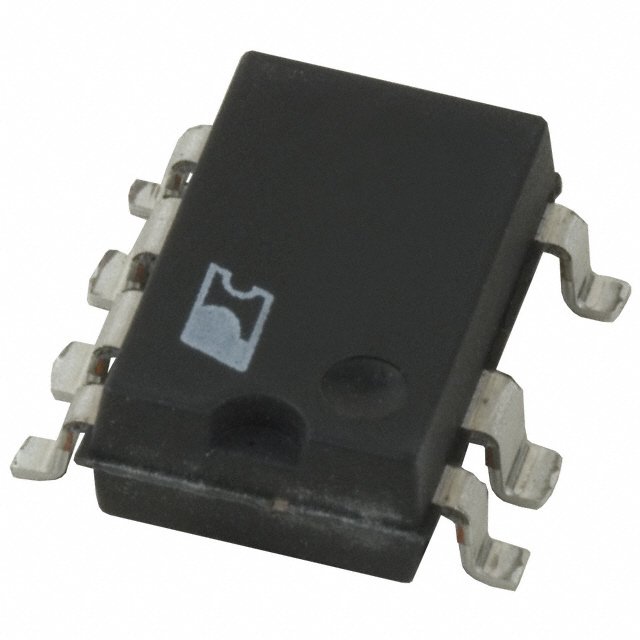

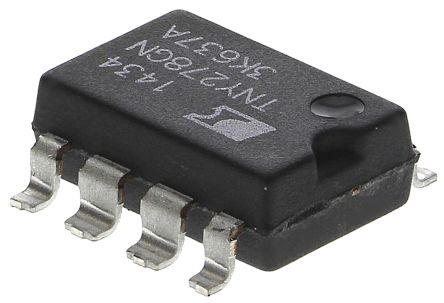

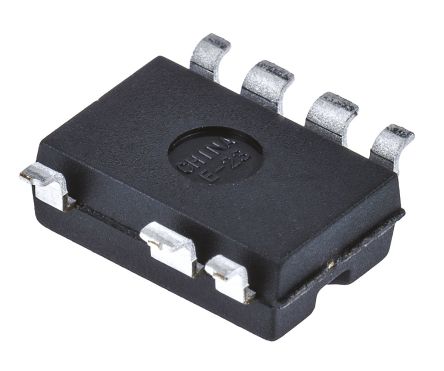

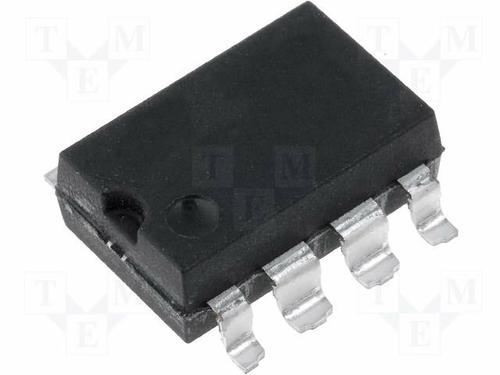

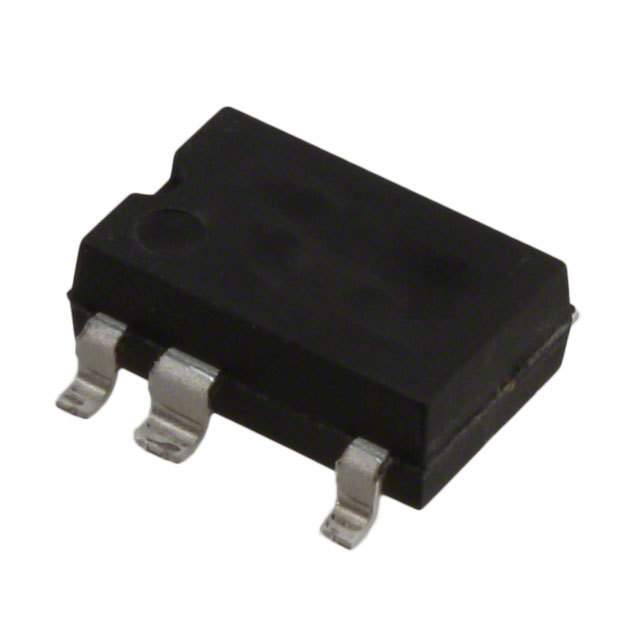

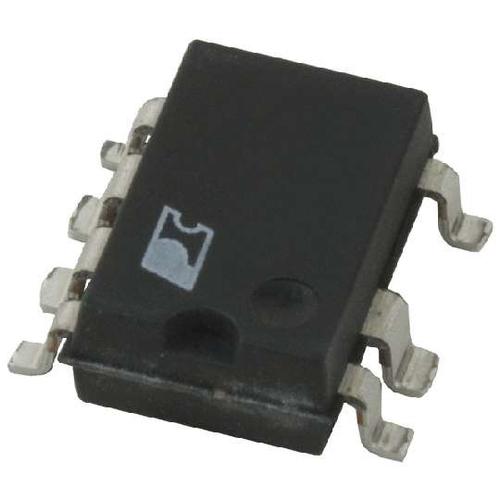

POWER INTEGRATIONS TNY278GN 芯片, 离线开关
TinySwitch-III，Power Integration
TinySwitch-III 系列提供低功耗交流-直流功率转换（可高达 36.5W）
700V 内部 MOSFET 额定值
频率波动可减少 EMI
EcoSmart® 待机/空载功耗低
闭锁输出过电压保护
线路欠压 UV 闭锁
可选的电流限制
得捷:
IC OFFLINE SWIT OVP OTP HV 8SMD
欧时:
Power Integrations TNY278GN, 单输出 智能电源开关, 离线开关, 85V, 28W, 7引脚 PDIP SMD封装
安富利:
Off Line Switcher 7-Pin SMD-C
Chip1Stop:
Off Line Switcher 7-Pin SMD-8C
TME:
PMIC; AC/DC switcher, SMPS controller; Uin:85÷265V; SO-8C; 16W
Newark:
AC/DC Off-Line Switcher, TinySwitch-III Family, 85 VAC - 265 VAC, 132 kHz, 28 W, SMD-8
Win Source:
Energy Efficient, Off-Line Switcher with Enhanced Flexibility and Extended Power Range
频率 132 kHz
电源电压DC 85.0V min
额定功率 28 W
输出接口数 1
输出电压 700 V
输出电流 1.04 A
击穿电压 700 V
供电电流 445 µA
针脚数 8
输出功率 21.5 W
开关频率 132 kHz
占空比 65 %
输入电压AC Max 265 v
输入电压AC Min 85 v
最大占空比 65 %
工作温度Max 150 ℃
工作温度Min -40 ℃
输入电压 85.265 V
安装方式 Surface Mount
引脚数 8
封装 SMD-8
长度 9.83 mm
宽度 6.6 mm
高度 3.68 mm
封装 SMD-8
工作温度 -40℃ ~ 150℃
产品生命周期 Active
包装方式 Cut Tape CT
制造应用 消费电子产品, 工业, Consumer Electronics, Industrial, Consumer Electronics, Industrial
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
| 型号/品牌 | 代替类型 | 替代型号对比 |
|---|---|---|
TNY278GN Power Integrations 帕沃英蒂格盛 | 当前型号 | 当前型号 |
TNY278GN-TL 帕沃英蒂格盛 | 功能相似 | TNY278GN和TNY278GN-TL的区别 |
