TXD2-12V-3概述

低信号继电器 - PCB HIGH INSULATION TX-D RELAY

通用继电器 DPDT（2 Form C）通孔

立创商城:
12VDC 2A 无锁存

得捷:
RELAY GEN PURPOSE DPDT 2A 12VDC

贸泽:
低信号继电器 - PCB HIGH INSULATION TX-D RELAY

艾睿:
Signal Relay 12VDC 1A DPDT15x7.4x8.2mm THT

TXD2-12V-3中文资料参数规格

技术参数

线圈电压 12 VDC

线圈电流 23.3 mA

线圈电阻 720 Ω

线圈电压DC 12 V

开关电流Max 1 A

工作温度Max 85 ℃

工作温度Min -40 ℃

封装参数

安装方式 Through Hole

封装 DIP

外形尺寸

高度 8.2 mm

封装 DIP

物理参数

触点材质 Silver, Gold

工作温度 -40℃ ~ 85℃

其他

产品生命周期 Active

包装方式 Tube

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

数据手册

TXD2-12V-3引脚图与封装图

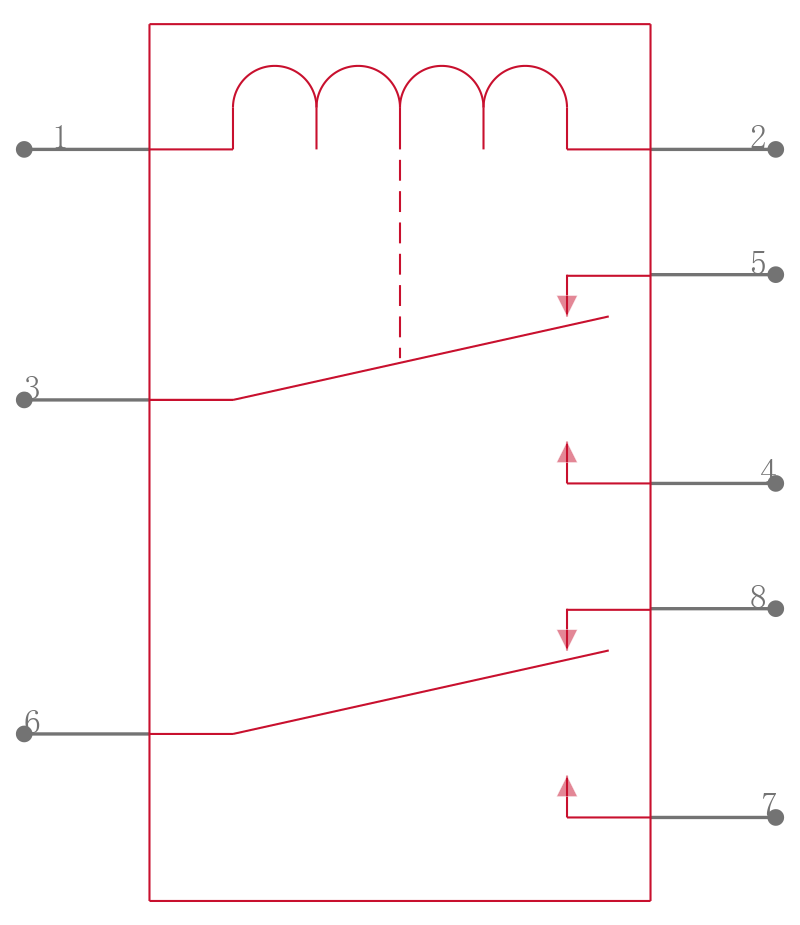

TXD2-12V-3引脚图

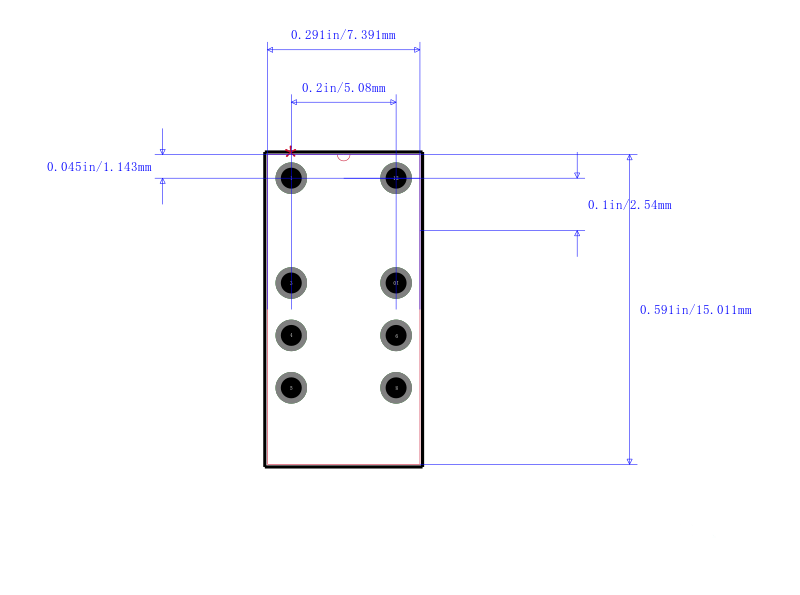

TXD2-12V-3封装图

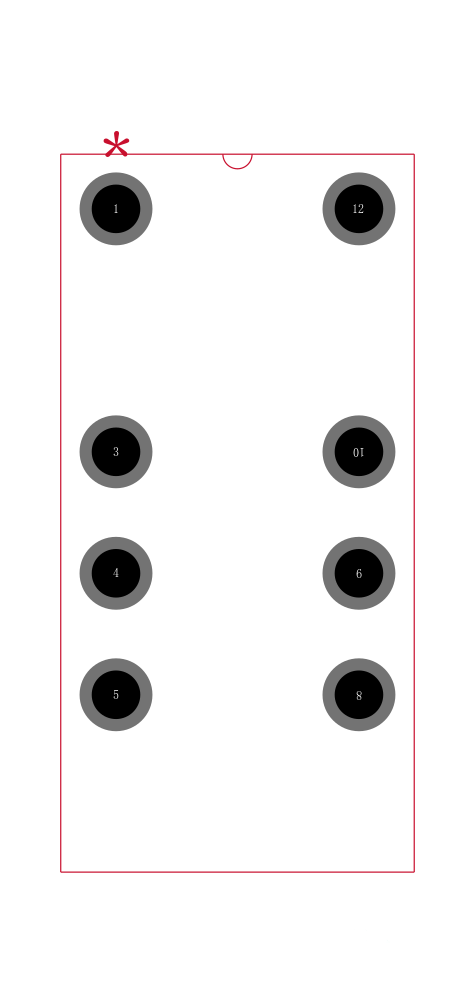

TXD2-12V-3封装焊盘图

在线购买TXD2-12V-3

型号： TXD2-12V-3

制造商： Panasonic 松下

描述：低信号继电器 - PCB HIGH INSULATION TX-D RELAY
