TLE4966L参数规格_中文资料_数据手册PDF

TLE4966L概述

INFINEON TLE4966L 霍尔效应传感器, Direction Detection Sensor, 10 mA, SSO, 4 引脚, 2.7 V, 18 V

霍尔效应开关，

标准型和闩锁型操作中使用大量 Infineon 霍尔效应开关 IC。

立创商城:
霍尔效应锁存

欧时:
### 霍尔效应开关，Infineon标准型和闩锁型操作中使用大量 Infineon 霍尔效应开关 IC。### 霍尔效应传感器，Infineon一系列 Infineon 集成电路利用霍尔效应实施非接触切换和感应功能。霍尔效应集成电路分为三个基本类别：线性传感器、开关和闩锁。线性传感器具有与磁场强度成比例的线性模拟输出，而霍尔效应开关和闩锁具有一个开关输出，可通过磁场接近激活。闩锁开关需要相反极性的磁场来分别激活和停用开关输出。霍尔效应开关还具有 2 线电流水平操作。

安富利:
Hall Effect Sensor 10mA Bipolar 3.3V/5V/9V/12V/15V 4-Pin SSO T/R

Chip1Stop:
Hall Effect Sensor 10mA Bipolar 3.3V/5V/9V/12V/15V Automotive 4-Pin SSO Ammo

儒卓力:
**HallSwitch Latch **

TLE4966L中文资料参数规格

技术参数

电源电压DC 2.70V min

额定功率 0.072 W

输出电压 18 V

输出电流 10 mA

供电电流 7 mA

针脚数 4

耗散功率 72 mW

输出电流Max 10 mA

工作温度Max 150 ℃

工作温度Min -40 ℃

电源电压 2.7V ~ 18V

电源电压Max 18 V

电源电压Min 2.7 V

封装参数

安装方式 Through Hole

引脚数 4

封装 P-SSO-3-2

外形尺寸

长度 5.34 mm

宽度 1 mm

高度 3.38 mm

封装 P-SSO-3-2

物理参数

工作温度 -40℃ ~ 150℃

其他

产品生命周期 Active

包装方式 Each

制造应用 Rotational speed and direction detection, Motor driven positioning systems window lifter,power closing systems,sun blinds,garage door, Index counting

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

REACH SVHC版本 2015/12/17

海关信息

ECCN代码 EAR99

数据手册

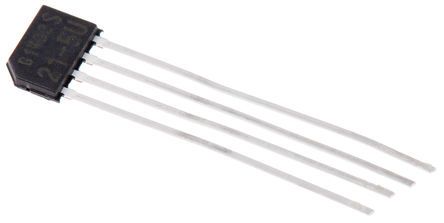

TLE4966L引脚图与封装图
