T7CS5D-06概述

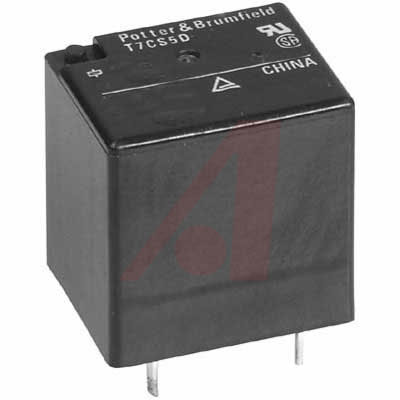

p&b Miniature Power Pcb Relay, Vented Flux-Tight, Spdt 12A @ 120VAC No Resistive Contacts, 12VDC Coil

通用继电器 SPDT（1 Form C） 6VDC 线圈通孔

得捷:
RELAY GEN PURPOSE SPDT 12A 6V

Allied Electronics:
Relay; E-Mech; Power; SPDT; Cur-Rtg 12A; Ctrl-V 6DC; Vol-Rtg 120AC; PCB Mnt; T7C Series

Chip1Stop:
Electromechanical Relay 6VDC 100Ohm 10A SPDT 20.2x16.5x20.2mm THT Power Relay

T7CS5D-06中文资料参数规格

技术参数

额定电压DC 6.00 V

额定电流 12 A

输入电压DC 6.00 V

触点类型 SPDT

电阻 100 Ω

功耗 360 mW

触点额定电流 12.0 A

线圈电压 6 V

线圈电流 60 mA

线圈功率DC 360 mW

线圈电阻 100 Ω

载流 5.00 A

线圈功率 360 mW

额定电压 120 VAC

封装参数

安装方式 Through Hole

外形尺寸

长度 20.3 mm

宽度 16.5 mm

高度 20.6 mm

物理参数

触点材质 Silver Cadmium Oxide

工作温度 -30℃ ~ 85℃

其他

产品生命周期 Obsolete

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

ELV标准 Non-Compliant

数据手册

在线购买T7CS5D-06

型号： T7CS5D-06

制造商： TE Connectivity 泰科

描述：p&b Miniature Power Pcb Relay, Vented Flux-Tight, Spdt 12A @ 120VAC No Resistive Contacts, 12VDC Coil

替代型号T7CS5D-06
