TPS54315QPWPRQ1参数规格_中文资料_数据手册PDF

TPS54315QPWPRQ1概述

3 V至6 V的输入， 3 -A具有集成FET输出同步降压PWM切换器（ SWIFTâ ?? ¢ ） 3-V TO 6-V INPUT, 3-A OUTPUT SYNCHRONOUS-BUCK PWM SWITCHER WITH INTEGRATED FETs SWIFTï£ª

降压开关稳压器 IC 正固定 2.5V 1 输出 3A 20-PowerTSSOP（0.173"，4.40mm 宽）

得捷:
IC REG BUCK 2.5V 3A 20HTSSOP

安富利:
Conv DC-DC Single Step Down 3V to 6V 20-Pin HTSSOP EP

TPS54315QPWPRQ1中文资料参数规格

技术参数

输出接口数 1

输出电压 2.5 V

输出电流 3 A

静态电流 6.20 mA

调节输出数 1

输出功率 1.73 W

开关频率 350kHz, 550kHz

拓扑结构 Buck

输入电压Max 6 V

输入电压Min 3 V

输出电压Min 2.5 V

输入电压 3V ~ 6V

封装参数

安装方式 Surface Mount

引脚数 20

封装 TSSOP-20

外形尺寸

封装 TSSOP-20

物理参数

工作温度 -55℃ ~ 125℃

其他

产品生命周期 Active

包装方式 Cut Tape CT

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

数据手册

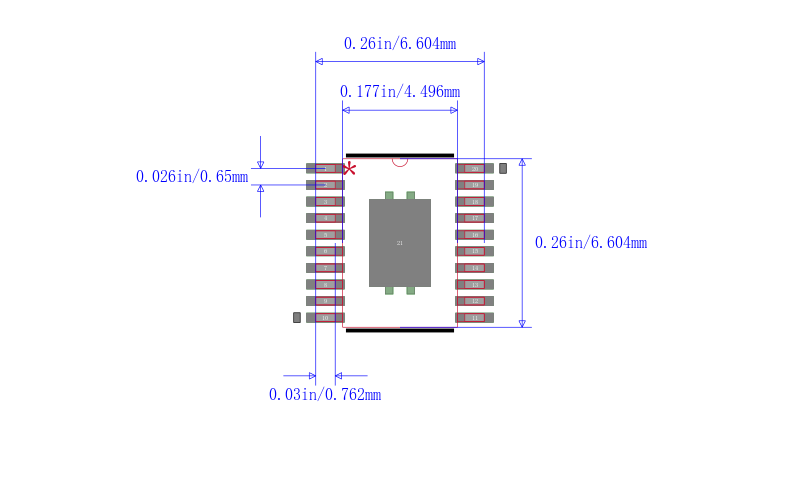

TPS54315QPWPRQ1引脚图与封装图

在线购买TPS54315QPWPRQ1

型号： TPS54315QPWPRQ1

描述：3 V至6 V的输入， 3 -A具有集成FET输出同步降压PWM切换器（ SWIFTâ ?? ¢ ） 3-V TO 6-V INPUT, 3-A OUTPUT SYNCHRONOUS-BUCK PWM SWITCHER WITH INTEGRATED FETs SWIFTï£ª

替代型号TPS54315QPWPRQ1
