POWER INTEGRATIONS TOP247YN 芯片, 离线开关

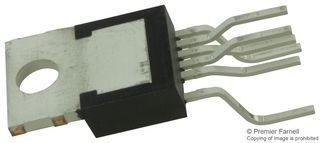

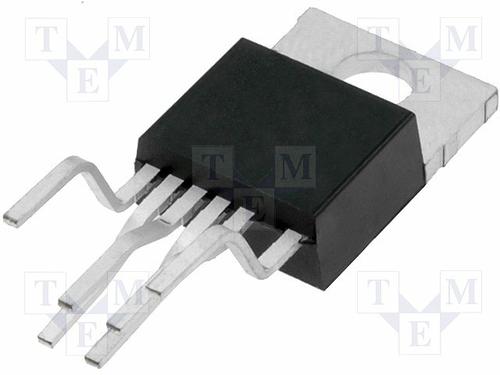

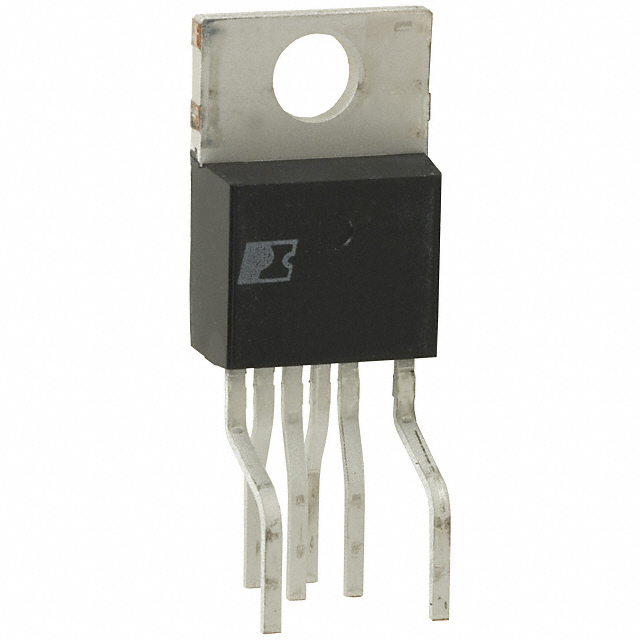

是一个TOPSwitch-GX EcoSmart, 集成了离线开关, 6引脚TO-220封装. TOPSwitch-GX使用同TOPSwitch 同样的成熟拓扑, 通过在单个CMOS芯片上集成高电压功率MOSFET, PWM控制, 故障保护和其它控制电路, 性价比极高. 集成了许多新功能, 以减少系统成本, 提升设计灵活性, 性能高且能量有效利用. TOP247YN具有软启动, 针对低EMI频率抖动, 更宽DCMAX, 迟滞热关断和更大爬电式封装. 此外, 所有关键参数电流限制, 频率, PWM增益都有着更紧的温度和绝对公差, 以简化设计和优化系统成本.
- .
- 230VAC输出功率: 165W; 85VAC至265VAC:125W, 开放设计
- .
- 230VAC输出功率: 85W; 85VAC至265VAC: 55W, 非通风密闭适配器
- .
- 扩展功率范围用于更高功率的应用
- .
- 更宽的占空比, 用于更大功率, 更小输入的电容
- .
- 减少至零负载, 无需虚负载
- .
- 132KHz频率降低了变压器/电源的尺寸
- .
- 迟滞热关断用于自动故障恢复
- .
- 大型热迟滞, 阻止电脑电路板过热
- .
- 开关频率 132KHz 频率引脚连接至源, 66KHz 连接至控制
- .
- 工作结温范围: -40°C至150°C
频率 132 kHz
电源电压DC 265 V
额定功率 165 W
输出接口数 1
输出电压 700 V
输出电流 5.76 A
击穿电压 700 V
供电电流 2.20 mA
针脚数 6
调节输出数 1
输出功率 125 W
开关频率 132 kHz
占空比 66.5 %
最大占空比 83 %
工作温度Max 150 ℃
工作温度Min -40 ℃
电源电压 265 VAC
输入电压 85.265 V
安装方式 Through Hole
引脚数 6
封装 TO-220-7
封装 TO-220-7
工作温度 -40℃ ~ 150℃
产品生命周期 Active
包装方式 Tube
制造应用 电源管理, Consumer Electronics, Portable Devices, Consumer Electronics, Portable Devices, Power Management, 消费电子产品, 便携式器材, Power Management
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
| 型号/品牌 | 代替类型 | 替代型号对比 |
|---|---|---|
TOP247YN Power Integrations 帕沃英蒂格盛 | 当前型号 | 当前型号 |
TOP249YN 帕沃英蒂格盛 | 完全替代 | TOP247YN和TOP249YN的区别 |
TOP245YN 帕沃英蒂格盛 | 完全替代 | TOP247YN和TOP245YN的区别 |
TOP248YN 帕沃英蒂格盛 | 类似代替 | TOP247YN和TOP248YN的区别 |
