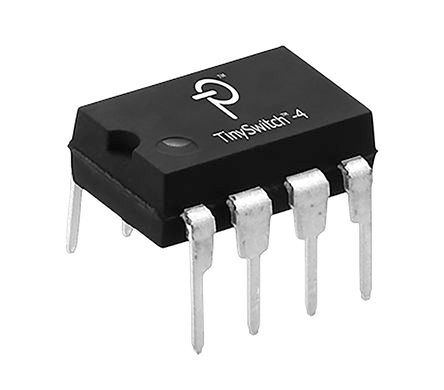

POWER INTEGRATIONS TNY285PG 芯片, 交流/直流转换器, 反激式, DIP-7
TinySwitch-4 系列离线交流-直流转换器
的一系列节能离线交流-直流转换器。 TinySwitch-4 系列将高电压功率 MOSFET 和开/关回扫电源控制器相结合,采用单一紧凑型封装。 这些设备具有极佳的空载和轻负载效率和极快速瞬态响应,并提供通孔型和 SMT 选项。
线路补偿过载电源可减少输入电压范围内的最大过载变化
简单的开/关控制,无需回路补偿
通过 BP/M 电容器值选择电流限制
自偏置:无偏置绕组或偏置组件
频率抖动减少了 EMI 滤波成本
引脚输出简化了印刷电路板的散热片
准确的滞后热关闭保护,带自动恢复
自动重启在断路和断路故障条件下提供的最大功率为 <3%
延长 MOSFET 排扰线和所有其他引脚之间的爬电距离
轻松达到所有全球节能规定
无负载 <30mW,带偏置绕组,<265V 交流时为 150 mW,不带偏置绕组
额定功率 11.5 W
击穿电压 725 V
针脚数 7
开关频率 124kHz ~ 140kHz
占空比 67 %
输入电压Max 265 VAC
输入电压Min 85 VAC
输入电压AC Max 265 v
输入电压AC Min 85 v
输出电压Min 50 VDC
输出电流Max 1.05 A
工作温度Max 150 ℃
工作温度Min -40 ℃
输入电压 85VAC ~ 265VAC
安装方式 Through Hole
引脚数 7
封装 DIP-8
长度 9.83 mm
宽度 6.6 mm
高度 3.68 mm
封装 DIP-8
工作温度 -40℃ ~ 150℃
产品生命周期 Active
包装方式 Each
制造应用 计量, Power Management, 工业, Metering, Industrial, 音频, Consumer Electronics, Audio, 电源管理, 消费电子产品
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
REACH SVHC版本 2015/12/17
