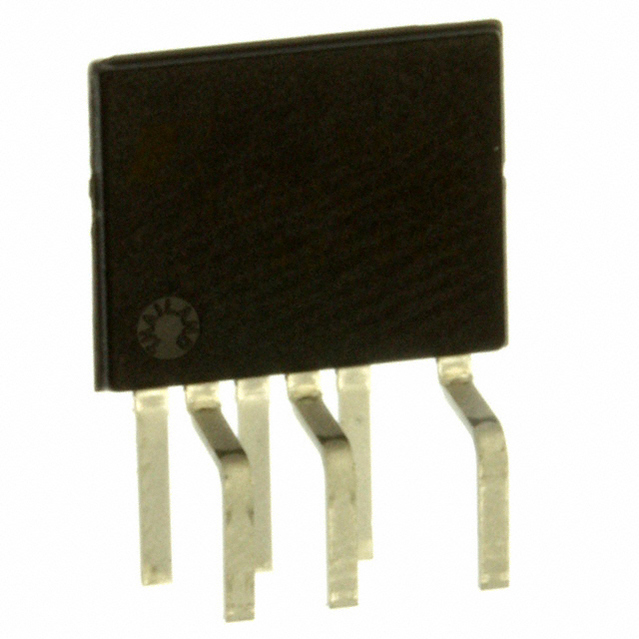

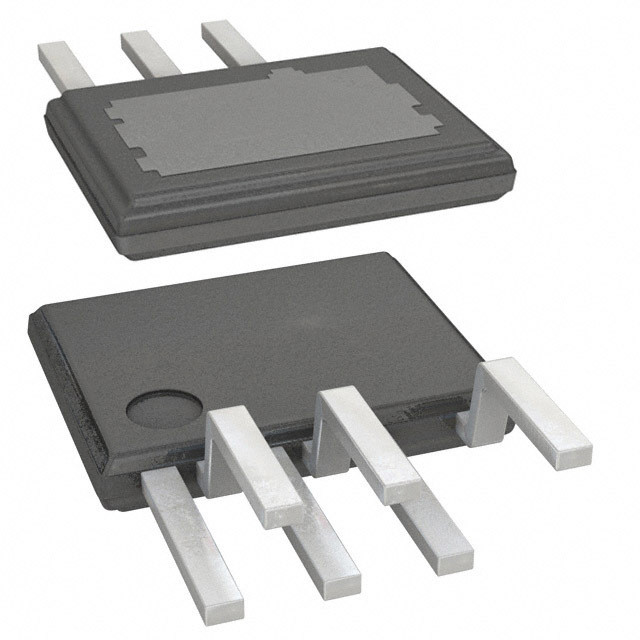

POWER INTEGRATIONS TOP255EN 芯片, 离线开关, 57/81W, HX, 7ESIP
TOPSwitch-HX，
TOPSwitch-HX 包括一个 700 V 功率 MOSFET、高电压切换电流源、PWM 控制器、振荡器、热关断电路、故障保护以及位于单片电路设备上的其它控制电路。
频率波动可减少 EMI
EcoSmart® 待机/空载功耗低
闭锁输出过电压保护
线路欠压 UV 闭锁
得捷:
IC OFFLINE SWITCH FLYBACK 7ESIP
欧时:
TOPSWITCH 57W 85-264V AC 81W 230V AC
立创商城:
TOP255EN
安富利:
Off Line Switcher 6-Pin ESIP-C
Newark:
# POWER INTEGRATIONS TOP255EN SWITCHER, OFFLINE, 57/81W, HX, 7ESIP
Win Source:
Enhanced EcoSmart, Integrated Off-Line Switcher with Advanced Feature Set and Extended Power Range
频率 66 kHz
额定功率 81 W
输出接口数 1
输出电压 700 V
输出电流 2.72 A
击穿电压 700 V
针脚数 7
耗散功率 26.0 W
输出功率 57 W
开关频率 66kHz, 132kHz
占空比 78 %
输入电压Max 265 VAC
输入电压AC Max 265 v
输入电压AC Min 85 v
输出电流Max 1.819 A
最大占空比 83 %
工作温度Max 150 ℃
工作温度Min -40 ℃
电源电压Max 265 VAC
电源电压Min 85 VAC
安装方式 Through Hole
引脚数 7
封装 SIP-7
长度 10.24 mm
宽度 2.06 mm
高度 8.25 mm
封装 SIP-7
工作温度 -40℃ ~ 150℃ TJ
产品生命周期 Active
包装方式 Cut Tape CT
制造应用 Power Management, 电源管理, Consumer Electronics, 消费电子产品
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
REACH SVHC版本 2015/12/17
| 型号/品牌 | 代替类型 | 替代型号对比 |
|---|---|---|
TOP255EN Power Integrations 帕沃英蒂格盛 | 当前型号 | 当前型号 |
TOP255EG 帕沃英蒂格盛 | 功能相似 | TOP255EN和TOP255EG的区别 |
