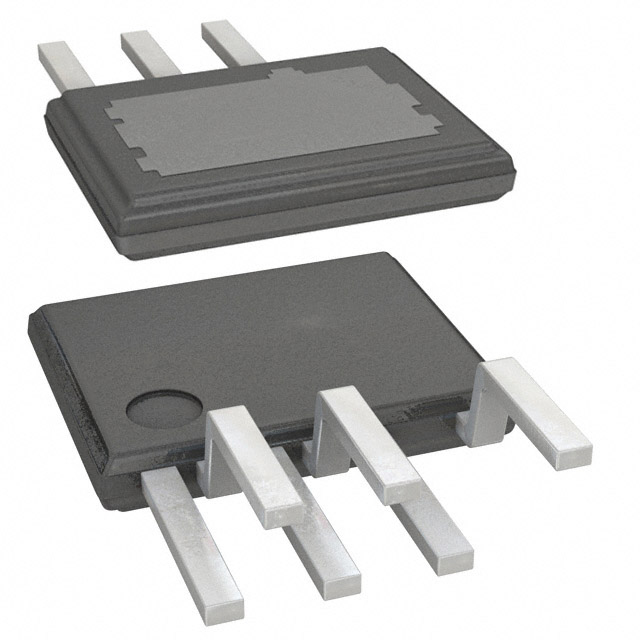

POWER INTEGRATIONS TOP257EN 芯片, 离线开关, 119/157W, HX, 7ESIP
TOPSwitch-HX，
TOPSwitch-HX 包括一个 700 V 功率 MOSFET、高电压切换电流源、PWM 控制器、振荡器、热关断电路、故障保护以及位于单片电路设备上的其它控制电路。
频率波动可减少 EMI
EcoSmart® 待机/空载功耗低
闭锁输出过电压保护
线路欠压 UV 闭锁
得捷:
IC OFFLINE SWITCH FLYBACK 7ESIP
欧时:
Power Integrations TOP257EN Topswitch, 离线开关, 157W, 6引脚 ESIP-7C封装
贸泽:
AC/DC Converters Int Off-Line Switchr 119W/157W
安富利:
Off Line Switcher 6-Pin ESIP-C
Newark:
# POWER INTEGRATIONS TOP257EN SWITCHER, OFFLINE, 119/157W, HX, 7ESIP
Win Source:
Enhanced EcoSmart, Integrated Off-Line Switcher with Advanced Feature Set and Extended Power Range
频率 66.0 kHz
额定功率 157 W
输出接口数 1
输出电压 12 V
输出电流 5.44 A
击穿电压 700 V
针脚数 7
耗散功率 55.0 W
输出功率 119 W
开关频率 132 kHz
占空比 78 %
输入电压AC Max 265 v
输入电压AC Min 85 v
最大占空比 83 %
工作温度Max 150 ℃
工作温度Min -40 ℃
安装方式 Through Hole
引脚数 7
封装 SIP-7

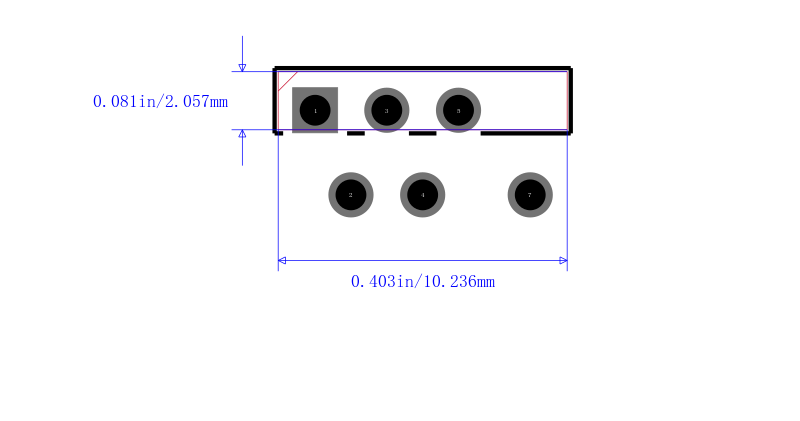

长度 10.24 mm
宽度 2.06 mm
高度 8.25 mm
封装 SIP-7
工作温度 -40℃ ~ 150℃ TJ
产品生命周期 Active
包装方式 Cut Tape CT
制造应用 消费电子产品, Consumer Electronics, Industrial, 工业, Industrial, Consumer Electronics
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
REACH SVHC版本 2015/12/17
| 型号/品牌 | 代替类型 | 替代型号对比 |
|---|---|---|
TOP257EN Power Integrations 帕沃英蒂格盛 | 当前型号 | 当前型号 |
TOP257EG 帕沃英蒂格盛 | 功能相似 | TOP257EN和TOP257EG的区别 |
