TOP223GN参数规格_中文资料_数据手册PDF

TOP223GN概述

AC-DC Power Conversion - TOPSwitch-II 15W 85-265VAC 25W100/115/230VAC

Converter Offline Boost, Buck, Flyback, Forward Topology 100kHz 8-SMD

得捷:
IC OFFLINE SWIT PWM OCP HV 8SMD

立创商城:
TOP223GN

安富利:
Power Switch Switching 0.1A 8-Pin SMD

TME:
PMIC; AC/DC switcher, SMPS controller; 90-110kHz; SO8; Ubr:700V

TOP223GN中文资料参数规格

技术参数

频率 100 kHz

电源电压DC 374V max

额定功率 25 W

输出接口数 1

输出电压 700 V

击穿电压 700 V

供电电流 1.2 mA

输出功率 15 W

开关频率 100 kHz

占空比 67 %

输出电流Min 0.1 A

最大占空比 70 %

输入电压 85V ~ 265V

封装参数

安装方式 Surface Mount

引脚数 8

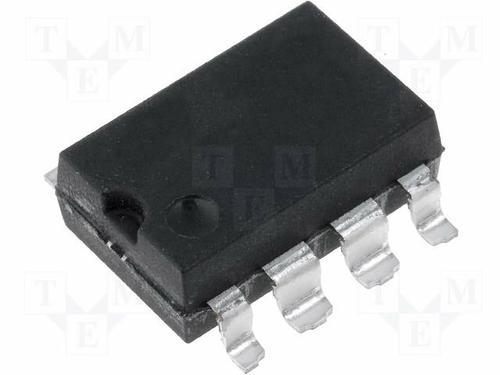

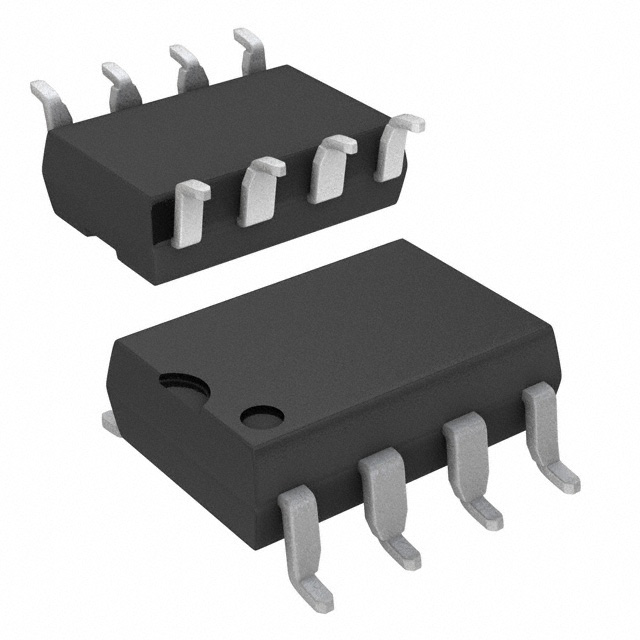

封装 SMD-8

外形尺寸

封装 SMD-8

物理参数

工作温度 -40℃ ~ 150℃

其他

产品生命周期 Not For New Designs

包装方式 Tube

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

数据手册

在线购买TOP223GN

型号： TOP223GN

制造商： Power Integrations 帕沃英蒂格盛

描述：AC-DC Power Conversion - TOPSwitch-II 15W 85-265VAC 25W100/115/230VAC

替代型号TOP223GN

型号/品牌	代替类型	替代型号对比
TOP223GN Power Integrations 帕沃英蒂格盛	当前型号	当前型号
TOP222YN 帕沃英蒂格盛	类似代替	TOP223GN和TOP222YN的区别
TOP242PN 帕沃英蒂格盛	类似代替	TOP223GN和TOP242PN的区别
TNY267PN 帕沃英蒂格盛	类似代替	TOP223GN和TNY267PN的区别
