TLP521-4参数规格_中文资料_数据手册PDF

TLP521-4概述

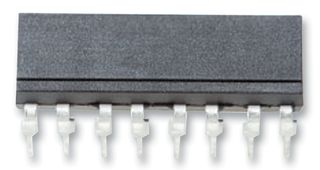

DIP16 通孔四通道 55 V 5300 Vrms 光电晶体管光耦合器

Isocom公司的是一个通孔安装的光耦隔离器, DIP 16引脚封装.隔离器包括红外发光二极管和NPN硅光电晶体管.这一隔离器被广泛用于计算机终端, 工业系统控制器, 不同电位和阻抗系统之间的信号发送器.

.: 高电流传输率50%

.: 高隔离电压7.5K

.: 高BVCEO 55V分

.: UL E91231认证

.: 可定制电气选择

.: 正向电流: 50mA

.: 四通道

TLP521-4中文资料参数规格

技术参数

上升/下降时间 4μs, 3μs

输出电压 55 V

通道数 4

针脚数 16

正向电压 1.15 V

输入电流 10 mA

耗散功率 200 mW

上升时间 4 µs

隔离电压 7.5 kV

输出电压Max 55 V

正向电压Max 1.3 V

正向电流Max 50 mA

下降时间 3 µs

工作温度Max 100 ℃

工作温度Min -30 ℃

耗散功率Max 200 mW

封装参数

安装方式 Through Hole

引脚数 16

封装 DIP

外形尺寸

封装 DIP

物理参数

工作温度 -30℃ ~ 100℃

其他

产品生命周期 Active

包装方式 Each

制造应用 Industrial, 测试与测量, Signal Processing, 工业, Test & Measurement, 信号处理

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

REACH SVHC版本 2015/12/17

海关信息

ECCN代码 EAR99

数据手册

TLP521-4引脚图与封装图
