TLC5942RHBT概述
16通道， 12位PWM LED驱动器， 7位点校正 16-Channel, 12-Bit PWM LED Driver with 7-Bit Dot Correction
LED Driver IC 16 Output Linear Shift Register Dimming 50mA 32-VQFN 5x5
得捷:
IC LED DRIVER LINEAR 50MA 32VQFN
贸泽:
LED显示驱动器 16-Ch 12B PWM with 7B Dot Correction
艾睿:
LED Driver 16 Segment 50000uA Supply Current 32-Pin VQFN EP T/R
安富利:
LED DRVR 16Segment 3.3V/5V 32-Pin VQFN EP T/R
Chip1Stop:
LED DRVR 16Segment 3.3V/5V 32-Pin VQFN EP T/R
TLC5942RHBT中文资料参数规格
技术参数
频率 30 MHz
输出接口数 16
输入电压DC 3.00V ~ 5.50V
输出电压 17 V
输出电流 50.0 mA
供电电流 50.0 mA
耗散功率 3482 mW
工作温度Max 85 ℃
工作温度Min -40 ℃
耗散功率Max 3482 mW
电源电压 3V ~ 5.5V
封装参数
安装方式 Surface Mount
引脚数 32
封装 VQFN-32
外形尺寸
封装 VQFN-32
物理参数
工作温度 -40℃ ~ 85℃
其他
产品生命周期 Not Recommended for New Designs
包装方式 Tape & Reel TR
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free

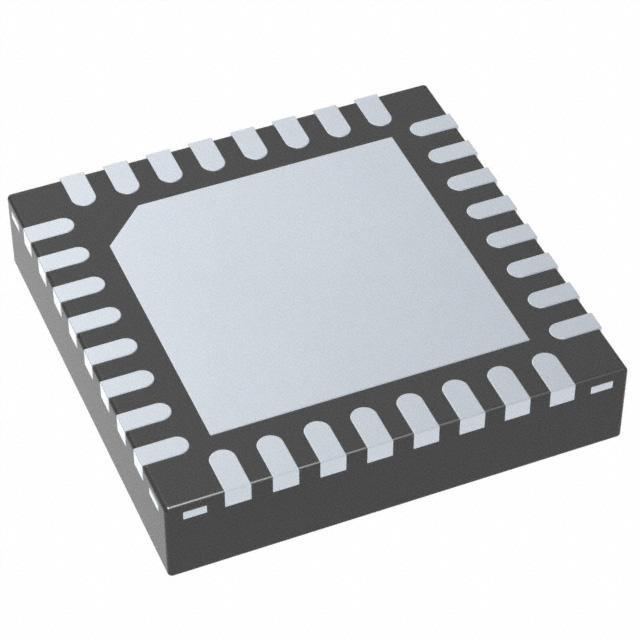

TLC5942RHBT引脚图与封装图
