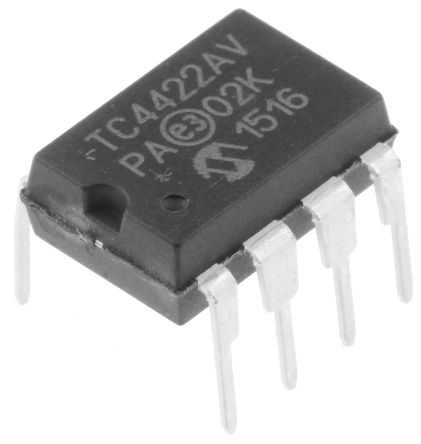

MICROCHIP TC4422AVPA 双路驱动器芯片, MOSFET, 低压侧, 4.5V-18V电源, 10A输出, 42ns延迟, DIP-8
TC4421A/4422A MOSFET 驱动器
### MOSFET 和 IGBT 驱动器,
欧时:
Microchip TC4422AVPA MOSFET 功率驱动器, 10A, 4.5 → 18 V电源, 8引脚 PDIP封装
得捷:
IC GATE DRVR LOW-SIDE 8DIP
立创商城:
低边 IGBT MOSFET 灌:10A 拉:10A
贸泽:
门驱动器 9A Sngl MOSFET Drvr
艾睿:
Driver 10A 1-OUT Low Side Non-Inv Automotive 8-Pin PDIP Tube
Allied Electronics:
MOSFET Driver 9A High-Speed Non-Inv DIP8
Jameco:
RVR
Chip1Stop:
Driver 10A 1-OUT Lo Side Non-Inv Automotive 8-Pin PDIP Tube
TME:
Driver; MOSFET gate driver; 10A; Channels:1; 4.5÷18V; DIP8
Verical:
Driver 10A 1-OUT Low Side Non-Inv Automotive 8-Pin PDIP Tube
Newark:
# MICROCHIP TC4422AVPA MOSFET Driver Single, Low Side Non-Inverting, 4.5V-18V supply, 10A peak out, 1.25 Ohm output, DIP-8
儒卓力:
**1xMOSFETDr 9A 18V N PDIP THT **
Online Components:
Driver 10A 1-OUT Low Side Non-Inv Automotive 8-Pin PDIP Tube
电源电压DC 4.50V min
工作电压 4.5V ~ 18V
上升/下降时间 38ns, 33ns
输出接口数 1
输出电压 18.0 V
输出电流 10 A
通道数 1
针脚数 8
上升时间 34 ns
下降时间 32 ns
下降时间Max 32 ns
上升时间Max 34 ns
工作温度Max 125 ℃
工作温度Min -40 ℃
电源电压 4.5V ~ 18V
电源电压Max 18 V
电源电压Min 4.5 V
安装方式 Through Hole
引脚数 8
封装 PDIP-8
长度 9.78 mm
宽度 6.6 mm
高度 3.68 mm
封装 PDIP-8
工作温度 -40℃ ~ 125℃
产品生命周期 Active
包装方式 Tube
制造应用 电机驱动与控制, Power Management, Motor Drive & Control, 电源管理
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
REACH SVHC版本 2015/12/17
ECCN代码 EAR99
型号/品牌 | 代替类型 | 替代型号对比 |
---|---|---|
TC4422AVPA Microchip 微芯 | 当前型号 | 当前型号 |
TC4421CPA 微芯 | 完全替代 | TC4422AVPA和TC4421CPA的区别 |
TC4422CPA 微芯 | 类似代替 | TC4422AVPA和TC4422CPA的区别 |
TC4422EPA 微芯 | 类似代替 | TC4422AVPA和TC4422EPA的区别 |
