TPM 系列AVX 的 TPM 系列为专业系列钽超低 ESR 电容器，提供 4 种不同的外壳尺寸。超低 ESR 钽电容器 高电容值和高纹波电流 多阳极配置，采用标准外壳封装 特别适用于处理器滤波及其他低 ESR 应用 温度范围 -55°C 至 +125°C（电压在 85°C 以上降额） 尺寸 mm --- 外壳代码 | L ±0.2 | W +0.2 -0.1 | H +0.2 -0.1 | W1 ±0.2 | A +0.3-0.2 E | 7.3 | 4.3 | 4.1 | 2.4 | 1.3 V | 7.3 | 6.1 | 3.45 | 3.1 | 1.4 ### SMT 125°C

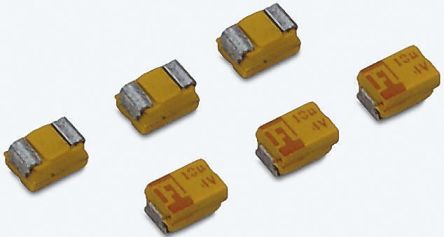

TPM 系列
的 TPM 系列为专业系列钽超低 ESR 器，提供 4 种不同的外壳尺寸。
超低 ESR 器
高电容值和高纹波电流
多阳极配置，采用标准外壳封装
特别适用于处理器滤波及其他低 ESR 应用
温度范围 -55°C 至 +125°C（电压在 85°C 以上降额）
尺寸 mm
---
外壳代码 | L ±0.2 | W +0.2 -0.1 | H +0.2 -0.1 | W1 ±0.2 | A +0.3-0.2
E | 7.3 | 4.3 | 4.1 | 2.4 | 1.3
V | 7.3 | 6.1 | 3.45 | 3.1 | 1.4
额定电压DC 50.0 V
工作电压 50 VDC
电容 10 µF
等效串联电阻ESR 120 mΩ
容差 ±10 %
纹波电流 0.06 mA
工作温度Max 125 ℃
工作温度Min -55 ℃
额定电压 50 V
安装方式 Surface Mount
引脚数 2
封装 7343
长度 7.3 mm
宽度 4.3 mm
高度 4.1 mm
封装 7343
介质材料 Tantalum
工作温度 -55℃ ~ 125℃
产品生命周期 Active

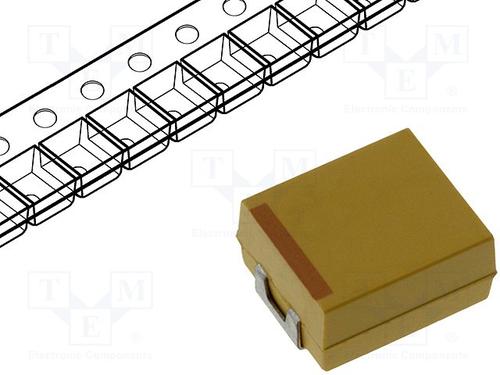

包装方式 Tape & Reel TR
最小包装 400
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
军工级 Yes
REACH SVHC版本 2015/12/17
| 型号/品牌 | 代替类型 | 替代型号对比 |
|---|---|---|
TPME106K050R0120 AVX 艾维克斯 | 当前型号 | 当前型号 |
TAJE106K050RNJ 艾维克斯 | 类似代替 | TPME106K050R0120和TAJE106K050RNJ的区别 |
TPSE106K050R0500 艾维克斯 | 类似代替 | TPME106K050R0120和TPSE106K050R0500的区别 |
T510X106K050ATE120 基美 | 类似代替 | TPME106K050R0120和T510X106K050ATE120的区别 |
