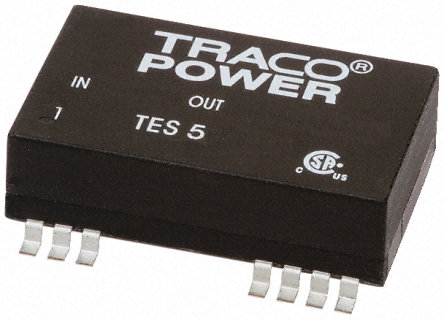

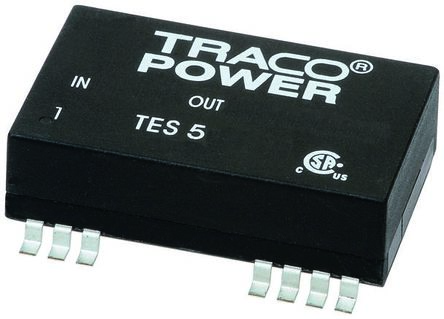

TES 5-2412

TRACOPOWER  TES 5-2412  直流/直流转换器 隔离式板载, 2:1输入, 表面安装DIP, 固定, 表面安装设备, 5 W, 12 V, 420 mA

Traco 5W SMD 单/双输出调节隔离直流到直流转换器 - TES 5 系列

5W 单/双输出调节隔离直流到直流高性能转换器模块，采用薄型 SMD 封装。 这些隔离直流到直流高性能转换器模块高效，工作温度高达 71°C（满载时）且内置 EMI 滤波器以符合 EN 55022 A 类和 FCC A 级。 这些隔离直流到直流转换器的典型应用包括电池供电设备、仪器仪表、通信系统和工业控制。

薄型 SMD 封装

1.5kV 输入/输出隔离

2:1 宽输入

调节输出

高准确度引脚共面

内置滤波器符合 EN 55022 A 类和 FCC A 级，包括外部组件

远程开/关

短路保护

采用 UL94V-0 封装材料

达到 IPC/JEDEC J-STD-020C 有关无铅回流焊接工序的要求，最高温度 245°C（最高可持续 20 秒）

连接数据

---

引脚 | 单输出 | 双输出

1 | 远程开/关 | 远程开/关

2 | -Vin GND | -Vin GND

3 | -Vin GND | -Vin GND

9 | NC | 共同

10 | NC | NC

11 | NC | \- V 输出

12 | NC | NC

13 | NC | NC

14 | +V 输出 | +V 输出

15 | NC | NC

16 | \- V 输出 | 共同

22 | +Vin Vcc | +Vin Vcc

23 | +Vin Vcc | +Vin Vcc

24 | NC | NC

### 注

在 70°C 以上，每 °C 特性降低 3.5%。

平均故障间隔时间符合 MIL-HDBK-217F 标准 25°C。

### 标准

EN 60950-1，UL 60950-1，IEC 60950-1

### 认可

CSA
