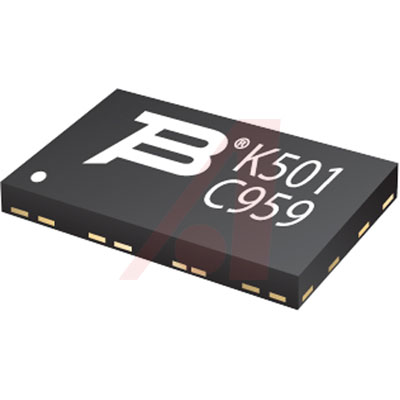

TBU-PK050-100-WH图片6

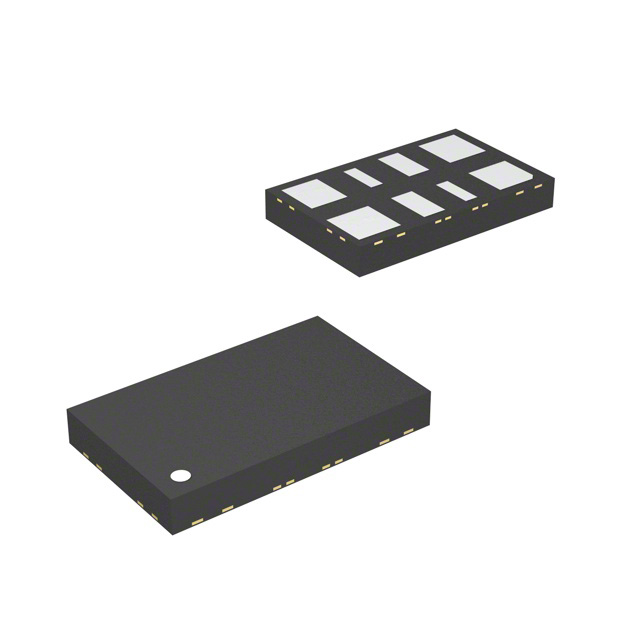

TBU-PK050-100-WH图片7
TBU-PK050-100-WH图片8
TBU-PK050-100-WH图片9
TBU-PK050-100-WH图片10
TBU-PK050-100-WH图片11
TBU-PK050-100-WH图片12
TBU-PK050-100-WH图片13
TBU-PK050-100-WH图片14
TBU-PK050-100-WH图片15
TBU-PK050-100-WH图片16
TBU-PK050-100-WH图片17
TBU-PK050-100-WH概述

BOURNS  TBU-PK050-100-WH  电涌保护器, TBU-PK系列, 数据线, 300 V

Bourns TBU-PK 系类 TBU 高速保护器

Bourns® TBU® TBU-PK 系列低电容双向高速保护组件,采用 MOSFET 半导体技术构造,设计用于保护由短路、交流电源交叉、感应和雷电冲击造成的故障。还提供过电流保护,增加了双线电压监控的功能。 如果线路电压低于 Vss,然后电压将触发设备以切换至阻塞状态。TBU® 高速保护器置于系统电路中,可监测电流,具有 MOSFET 检测电路触发以提供有效屏障,可使敏感电子设备在浪涌事件期间不暴露在大电压或电流下。 TBU® 设备以表面安装 DFN 封装提供,符合工业标准要求,例如无铅焊接回流范围。 应用包括 SLIC 保护、电缆和 DSL、MDU/MTU 调制解调器、ONT 和语音/DSL 线路卡。

高级电路保护

过电流和过电压保护

块浪涌高达额定限制

高速性能

小型 SMT 封装

工作温度范围 - 55°C 至 +125°C

储存温度范围 -65°C 至 +150°C

最大接点温度 +125°C

ESD:IEC 61000-4-2

### 认可

UL

TBU-PK050-100-WH中文资料参数规格
技术参数

额定电压DC 300 V

工作电压 300 V

额定电流 100 mA

电路数 2

钳位电压 500 V

输出电流Max 200 mA

工作温度Max 125 ℃

工作温度Min -55 ℃

额定电压 300 V

封装参数

安装方式 Surface Mount

引脚数 12

封装 SMD

外形尺寸

长度 6.5 mm

宽度 4 mm

高度 0.85 mm

封装 SMD

物理参数

工作温度 -55℃ ~ 125℃

其他

产品生命周期 New Technology: Cutting edge technology for the newest designs.

包装方式 Cut Tape CT

制造应用 SLIC

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

REACH SVHC版本 2016/06/20

数据手册

在线购买TBU-PK050-100-WH
型号: TBU-PK050-100-WH
制造商: Bourns J.W. Miller 伯恩斯
描述:BOURNS  TBU-PK050-100-WH  电涌保护器, TBU-PK系列, 数据线, 300 V
替代型号TBU-PK050-100-WH
型号/品牌 代替类型 替代型号对比

TBU-PK050-100-WH

Bourns J.W. Miller 伯恩斯

当前型号

当前型号

TBU-PL050-100-WH

伯恩斯

类似代替

TBU-PK050-100-WH和TBU-PL050-100-WH的区别
