TSW-104-08-T-T-RA参数规格_中文资料_数据手册PDF

TSW-104-08-T-T-RA概述

2.54mm 方针

针座通孔，直角 12 位置 0.100"（2.54mm）

得捷:
CONN HEADER R/A 12POS 2.54MM

欧时:
HEADER R/A 12POS 2.54MM 3 ROW

立创商城:
2.54mm 方针

艾睿:
Conn Unshrouded Header HDR 12 POS 2.54mm Solder RA Thru-Hole Bulk

安富利:
Conn Unshrouded Header HDR 12 POS 2.54mm Solder RA Thru-Hole

Newark:
# SAMTEC TSW-104-08-T-T-RA Board-To-Board Connector, 2.54 mm, 12 Contacts, Header, TSW Series, Through Hole, 3 Rows

TSW-104-08-T-T-RA中文资料参数规格

技术参数

触点数 12

极性 Male

触点电镀 Tin

排数 3

针脚数 12

额定电流Max 6.3A/触头

工作温度Max 105 ℃

工作温度Min -55 ℃

额定电压Max 450 VAC

封装参数

安装方式 Through Hole

封装 -

引脚间距 2.54 mm

外形尺寸

高度 8.12 mm

封装 -

引脚间距 2.54 mm

物理参数

外壳颜色 Black

触点材质 Phosphor Bronze

工作温度 -55℃ ~ 105℃

其他

产品生命周期 Active

包装方式 Bulk

制造应用 Industrial, -

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead free

REACH SVHC标准 No SVHC

REACH SVHC版本 2015/06/15

数据手册

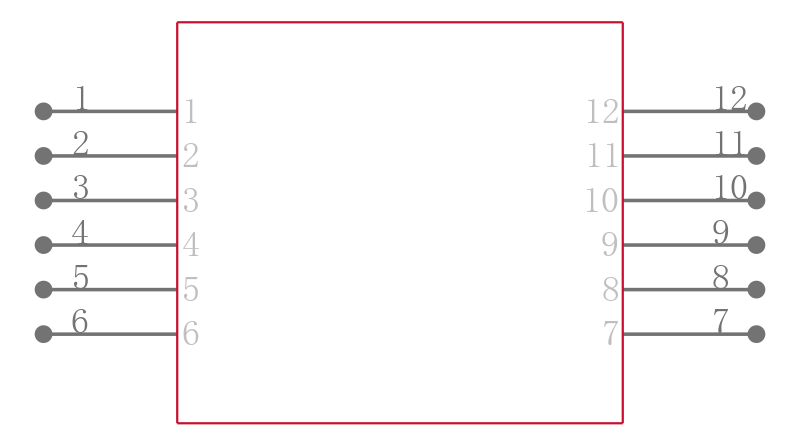

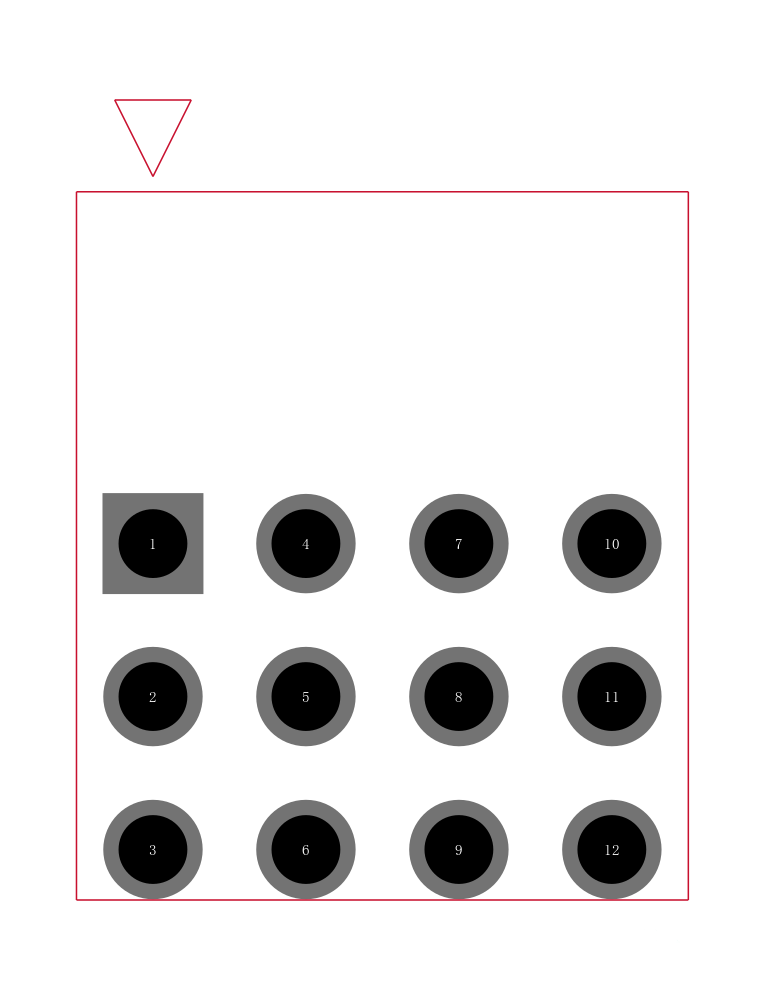

TSW-104-08-T-T-RA引脚图与封装图

在线购买TSW-104-08-T-T-RA

型号： TSW-104-08-T-T-RA

制造商： Samtec 申泰电子

描述：2.54mm 方针

立即咨询

替代型号TSW-104-08-T-T-RA

型号/品牌	代替类型	替代型号对比
TSW-104-08-T-T-RA Samtec 申泰电子	当前型号	当前型号
TSW-104-08-T-T-LA 申泰电子	完全替代	TSW-104-08-T-T-RA和TSW-104-08-T-T-LA的区别
TSW-104-08-S-T-NA 申泰电子	完全替代	TSW-104-08-T-T-RA和TSW-104-08-S-T-NA的区别
TSW-104-08-G-T-RA 申泰电子	功能相似	TSW-104-08-T-T-RA和TSW-104-08-G-T-RA的区别
