TMM-102-01-L-D-SM概述

板至板连接, 2 mm, 4 触点, 针座, TMM Series, 表面安装　, 2 排

公司的 TMM 系列是一款薄型端子条针座。这款无护罩表面安装针座具有 0.020英寸 0.50 mm方形柱, 可连接Samtec CLT, SQT, SQW, ESQT, TLE, SMM, MMS, TCSD系列。薄型设计具有高灵活性, 最多可达4排, 200根引脚。表面安装端子条针座可选择多种端子长度和选项。

.: 可选择1排/2排 -S/-D选项

.: 2mm间距每排2至40个触芯

.: High operating temperature range of -55°C to 125°C for 10µ" gold plated contacts

.: Contact material is phosphor bronze

.: 黑色液晶聚合物绝缘材料

.: 3.2A额定电流

.: Complies with UL E111594 and CSA 090871_0_000 standards

TMM-102-01-L-D-SM中文资料参数规格

技术参数

触点数 4

极性 Male

触点电镀 Gold

额定电流 3.2A/触头

排数 2

针脚数 4

额定电流Max 3.2A/触头

工作温度Max 125 ℃

工作温度Min -55 ℃

额定电压Max 281 VAC

封装参数

安装方式 Surface Mount

封装 -

外形尺寸

高度 5.97 mm

封装 -

物理参数

外壳颜色 Black

触点材质 Phosphor Bronze

工作温度 -55℃ ~ 125℃

其他

产品生命周期 Active

包装方式 Bulk

制造应用 Industrial, -, 工业

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

REACH SVHC版本 2015/06/15

数据手册

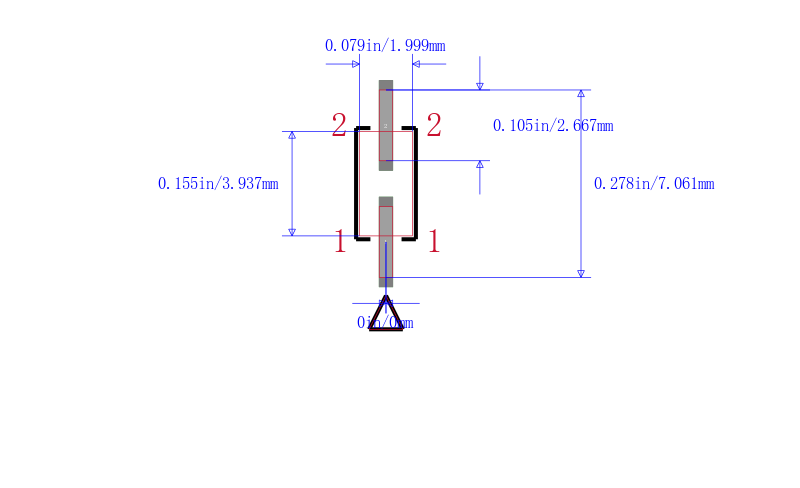

TMM-102-01-L-D-SM引脚图与封装图
