TMM-103-01-L-S-SM概述

板至板连接, 2 mm, 3 触点, 针座, TMM Series, 表面安装　, 1 排

公司的 TMM 系列是一款薄型端子条针座。这款无护罩表面安装针座具有 0.020英寸 0.50 mm方形柱, 可连接Samtec CLT, SQT, SQW, ESQT, TLE, SMM, MMS, TCSD系列。薄型设计具有高灵活性, 最多可达4排, 200根引脚。表面安装端子条针座可选择多种端子长度和选项。

.: 可选择1排/2排 -S/-D选项

.: 2mm间距每排2至40个触芯

.: 10µ英寸镀金触芯, 工作温度范围: -55°C至125°C

.: 磷青铜触芯材料

.: 黑色液晶聚合物绝缘材料

.: 3.2A额定电流

.: Complies with UL E111594 and CSA 090871_0_000 standards

TMM-103-01-L-S-SM中文资料参数规格

技术参数

触点数 3

极性 Male

触点电镀 Gold

额定电流 3.2A/触头

排数 1

针脚数 3

封装参数

安装方式 Surface Mount

物理参数

外壳颜色 Black

触点材质 Phosphor Bronze

工作温度 -55℃ ~ 125℃

其他

产品生命周期 Active

制造应用 Industrial, -, 工业

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

REACH SVHC版本 2015/06/15

数据手册

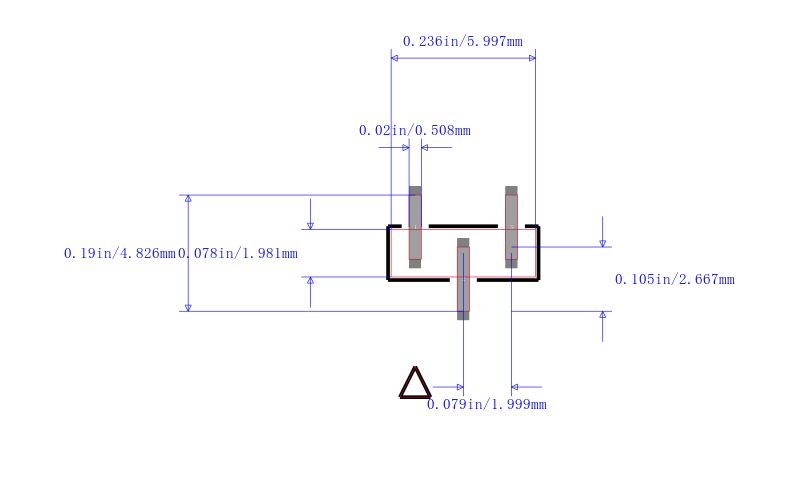

TMM-103-01-L-S-SM引脚图与封装图
