TDK5100概述

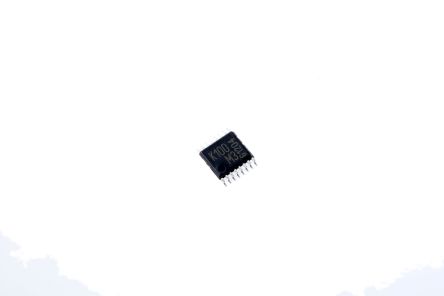

INFINEON TDK5100 芯片, 射频发射器, 868-870MHZ, TSSOP-16
TDK51xx Sub-1GHz
**TDK 5100/5110** 是低功耗 ASK/FSK 无线发射器，工作在 434/868MHz ISM 频段。
射频频率范围：433 至 435MHz、868 至 870MHz、ISM 频段
射频输出功率：高达 +5dBm- .
- * **，高达** **+10dBm **TDK5110**
调制：FSK、ASK
OTA 数据速率：20kbps
断电模式
电池监测
电源：+2.1 至 +4.0V 直流
工作温度范围：-40 至 +125 °C
应用：无线遥控、警报系统、无键输入系统
**RS 产品代码**
752-8524 TDK5100XUMA1
753-3232 TDK5110XUMA1
919-8869 TDK5110XUMA1（每包 3000 个）
TDK5100中文资料参数规格
技术参数
电源电压DC 2.10V min
针脚数 16
输出功率 3.2 dBm
工作温度Max 125 ℃
工作温度Min -40 ℃
电源电压 2.1.3.4 VDC
电源电压Max 4 V
电源电压Min 2.1 V
封装参数
安装方式 Surface Mount
引脚数 16
封装 TSSOP-16
外形尺寸
长度 5 mm
宽度 4.4 mm
高度 1 mm
封装 TSSOP-16
物理参数
工作温度 -40℃ ~ 125℃
其他
产品生命周期 Obsolete
包装方式 Cut Tape CT
制造应用 Motor Drive & Control, Communications & Networking, RF Communications
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
REACH SVHC版本 2015/12/17
海关信息
ECCN代码 EAR99

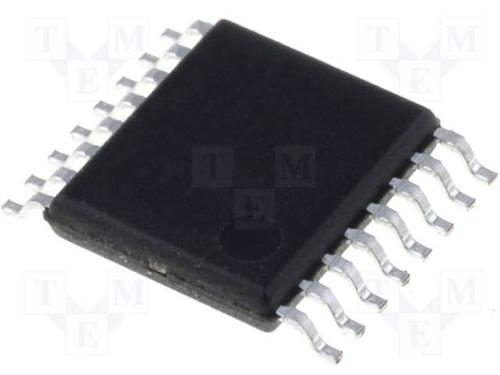

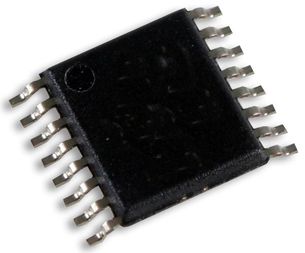

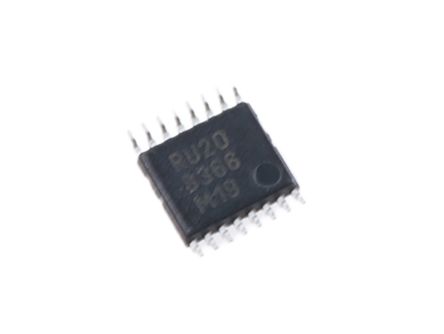

TDK5100引脚图与封装图
